ОПИСАНИЕ
Стенд предназначен для испытания и проверки механических форсунок отечественного производства. Диапазон измерения от 0 до 40 МПа. Измерения давления производятся по стрелочному манометру. На стенде можно проводить опрессовку форсунок.
Стенды М-107, М-107Э предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей на передвижных диагностических установках, и позволяют проверить следующие параметры:
М-107 проверяет давление начала впрыска;
Качество распыления топлива;
Герметичность запорного конуса;
Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
Измерения стендом М-107 производятся по стрелочному манометру, стендом М-107Э - высокоточным датчиком давления и отображаются на индикаторе электронного блока.
Подобное происходит и на cтенде для ремонта ТНВД.

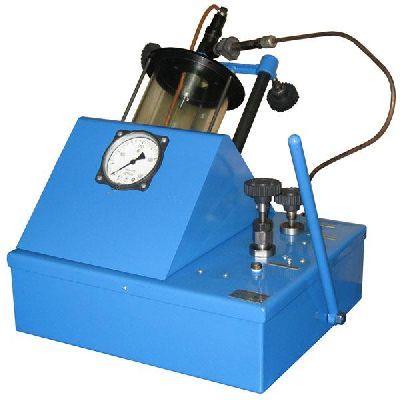

Стенд состоит из корпуса и крышки. На крышке сверху расположены: кожух; рукоятка крана сброса давления из системы ; рукоятка отключения магистрали манометра и накопителя; штуцер выходного давления; щуп уровня топлива; винт стравливания воздуха. На крышке снизу расположены: топливный бак; плунжерный насос; накопитель. Топливный бак имеет в днище сливную пробку.
Технические характеристики
Диапазон воспроизводимого давления, МПа (кгс/см2 0...40 (0...400)
Емкость для топлива, л не менее 2
Подача топлива, мм3/цикл, не менее 1200
Габаритные размеры, мм, не более 480х456х716
Масса (без топлива), кг, не более 25
Количество обслуживающего персонала, чел. 1
