ОПИСАНИЕ
- измерение параметров света фар повышенной точности и диапазона измерений силы света до 150 000 Кандел по ГОСТ 33997-2016 с погрешностью 12%;
- широкий диапазон измеряемых характеристик световых приборов;
- работа в составе ЛТК-МЕТА;
- возможность ввода регистрационного номера автомобиля, последовательное накопление результатов измерения в буферной памяти для передачи результатов измерения на центральный компьютер;
- автономное питание
- возможность использовать прибор в дорожных условиях на площадках с ровным асфальтобетонным или цементобетонным покрытием, а также в стационарных условиях автохозяйств и владельцев частных автомобилей.

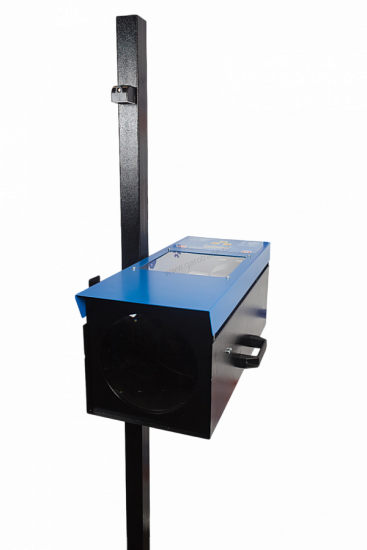

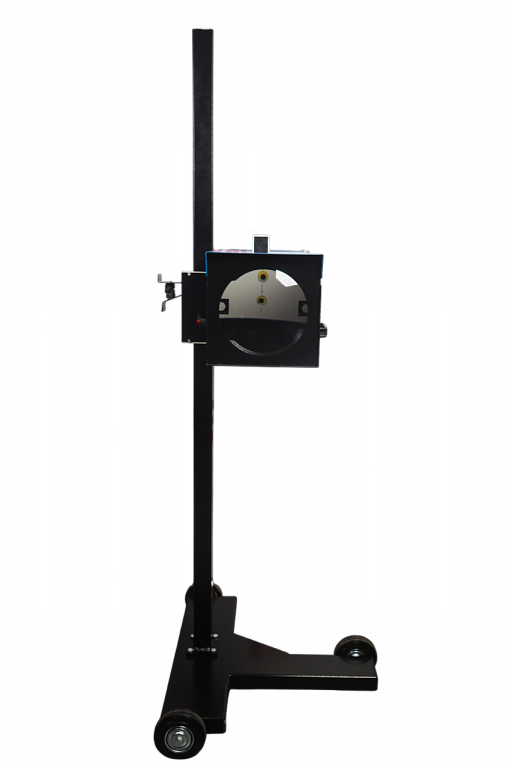

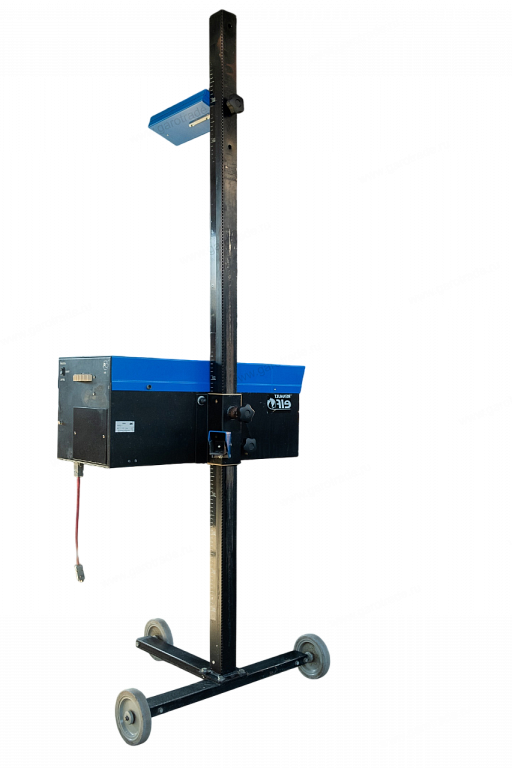

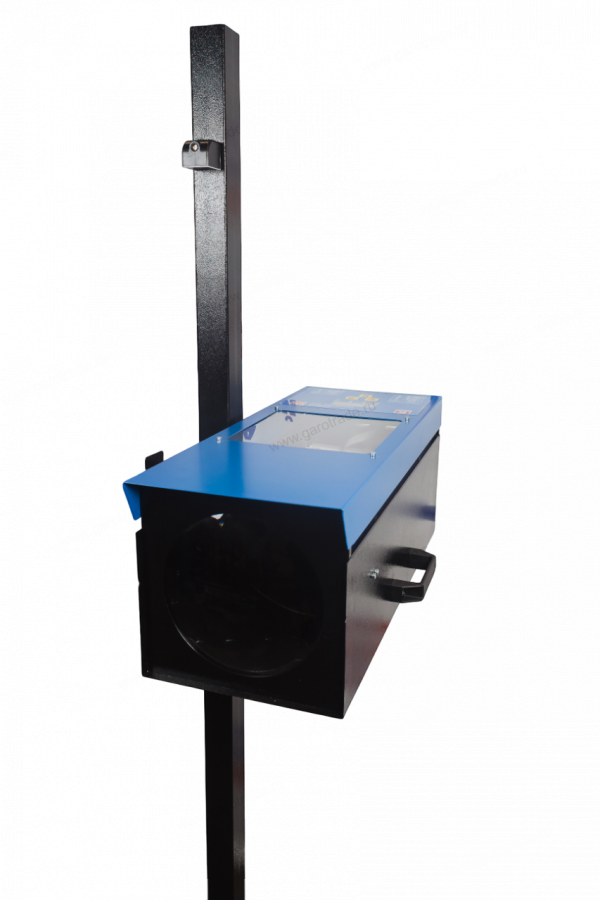

Прибор для измерений параметров света фар ИПФ-01М.01 предназначен для проверки технического состояния и регулировки внешних световых приборов транспортных средств в соответствии с требованиями ГОСТ 33997-2016 “КОЛЕСНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА. Требования к безопасности в эксплуатации и методы проверки” и ГОСТ 33670-2015 "АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА ЕДИНИЧНЫЕ. Методы экспертизы и испытаний для проведения оценки соответствия".
Функции:
- измерение углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки на которой устанавливается автомобиль;
- измерение углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света;
- измерение частоты следования световых проблесков фонарей указателей поворота (при наличии внешнего фотоприемника, который приобретается по дополнительному заказу);
- измерение силы света фар автотранспортных средств.
Технические характеристики
Диапазон измерений угла наклона светотеневой границы светового пучка фар
в вертикальной плоскости от 0°00' (0 мм/10 м) до 2°34' (450 мм/10 м) (от 0 %до 4,5 %
Пределы допускаемой абсолютной погрешности из-мерений угла наклона
светотеневой границы свето-вого пучка фар в вертикальной плоскости ±3'24" (±10 мм/10 м) (±0,1%)
Пределы допускаемой абсолютной погрешности из-мерений углового отклонения в горизонтальном на-правлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света ±7' (±20 мм/10 м) (±0,2%)
Диапазон измерений силы света фар, кд от 40 до 150000
Пределы допускаемой относительной погрешности измерений силы света фар, % ±12 %
Диапазон измерений частоты следования проблесков указателей поворотов, Гц от 1 до 2
Пределы допускаемой абсолютной погрешности из-мерений частоты следования
проблесков указателей поворота, Гц от 1 до 2
Пределы допускаемой абсолютной погрешности из-мерений частоты
следования проблесков указателей поворота, Гц ±0,1
Размеры линзы (Длина×Ширина), мм 233х170
Максимальная высота измерений, мм 1600
Минимальная высота измерений, мм 250
Диапазон показаний силы света фар, кд от 0 до 150000
Напряжение питания от встроенной аккумуляторной батареи, В от 3,5 до 4,2
Условия эксплуатации:
- температура окружающей среды, °С от -10 до +40
- относительная влажность воздуха, %, не более 80
Габаритные размеры (Длина×Ширина×Высота), мм, не более 660×530×1760
Масса, кг, не более 20
Габаритные размеры и вес в упаковке
3 упаковки:
650х450х300 мм 13кг,
700х600х100 мм 10кг,
1750х130х100 мм 11кг
