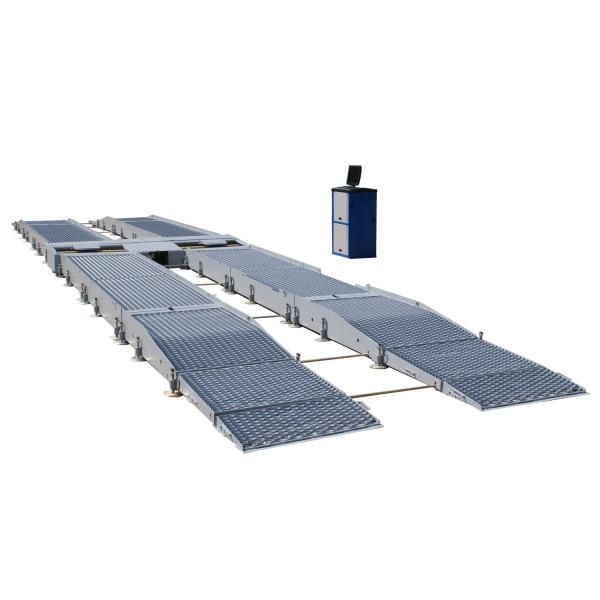

ЛТК-10У-СП-14

ЛТК-10У-СП-14
Увеличить
Цена:

мобильная универсальная линия технического контроля АТС
с нагрузкой на ось до 10 т. и с напольной установкой блока роликов



Ппри проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Тормозной стенд СТС-10У-СП-14 линии инструментального контроля с опорными устройствами напольного исполнения и эстакадой не требует фундаментных работ.

Основные технические параметры:

Характеристики проверяемых автомобилей:
максимальная нагрузка на ось, кг 10.000
диаметр колес (по шине), мм От 520 до 1.300
количество осей, не более 10
Расстояние между внутренними/наружными торцами роликов, мм 800/2.800
Напряжение, В 380 ±10%
Установленная мощность электрооборудования, кВт, не более 18

ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ

Значение параметра Пределы допускаемой относительной погрешности, %
Тормозной силы на одном колесе, кН 3 - 30 ± 3
Силы, создаваемой на органе управления, Н 300 - 1000 ± 4
Массы каждого взвешивающего устройства, кг 500 - 5 000 ± 3
Угла поворота рулевого колеса, град 0 - 55 ± 0,5 град
Угла наклона светотеневой границы, угл. мин. 0 - 140 ± 15 угл. мин
Силы света внешних световых приборов, кд 1 – 100 000 ± 15
Содержания углеводородов, млн­1 0 – 3 000 ± 6
Содержания оксида углерода, об.д.% 0 - 7,00 ± 6
Содержания диоксида углерода, об.% 0 – 16 ± 6
Содержания кислорода, об.д.% 0 – 21 ± 6
Дымности, % 0 - 99,9 ± 2
Светопропускания стекол, % 45 - 99 ± 5
Давления воздуха в пневматическом или пневмогидравлическом
тормозном приводе автотранспортных средств, МПа (бар)
0,2 - 1 (2 - 10) ± 3

Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию. Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также вручную (через клавиатуру ПК или помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС.

Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линий составляют тормозной стенд СТС-10У-СП-14. Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках и приборных стойках.

СОСТАВ ЛИНИИ ЛТК-10У-СП-14



кол-во
1 стенд СТС-10У-СП-14 - контроль тормозных; систем; АТС с нагрузкой на ось до 10 т. 1
2 прибор ОПК - проверка внешних световых приборов АТС 1
3 газоанализатор АВГ-4-0.01 - контроль СО. СН, СО2, О2, ?, отработавших газов АТС, тахометр, контроль  температуры масла в картере двигателя 1
4 дымомер АВГ-1Д-4.01 - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя 1
5 прибор ИСС-1 - контроль светопропускания стекол 1
6 люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля 1
7 комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между  приборами, входящими в ЛТК, и персональным компьютером 1
8 програмный продукт 1
9 стойка приборная СП-3 1
10 стойка приборная СП-4 1
11 секундомер СОС пр–2б-2- 000 1
12 комплект эксплуатационных документов 1
13 набор манометров шинных 1
14 штангенциркуль 1

* - в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозного стенда

УПАКОВОЧНЫЕ ХАРАКТЕРИСТИКИ ЛИНИИ ЛТК-10У-СП-14

Грузовое место Масса брутто, кг Габаритные размеры, см Состав грузового места
№1/15 56 74х43х65 Газоанализатор, измеритель дымности, тауметр, комплект эксплуатационных документов, манометры шинные, люфтомер, программный продукт, секундомер, штангенциркуль, комплект беспроводной связи.
№2/15 63 129х39х70 Шкаф силовой тормозного стенда
№3/15 62 129х39х70 Шкаф приборный тормозного стенда
№4/15 136 90х178х80 Стойка приборная СП-6.
№5/15 1240 152х136х84 Блок опорных устройств тормозного стенда
№6/15 1240 152х136х84 Часть эстакады тормозного стенда
№7/15 535 222х102х90 Часть эстакады тормозного стенда
№8/15 845 222х102х128 Часть эстакады тормозного стенда
№9/15 710 222х82х113 Часть эстакады тормозного стенда
№10/15 140 120х72х82 Комплект инструмента и пренадлежностей, комплект монтажных частей
№11/15 45 128х55х59 Комплект ПК* - опция за отдельную плату
№12/15 65 132х67х39 Стойка приборная СП-3
№13/15 75 132х67х39 Стойка приборная СП-4
№14/15 35 76х54х40 Прибор проверки фар
№15/15 12 175х15х11 Прибор проверки фар

Для отправки по железной дороге используется ж/д контейнер24 т.

ПРЕИМУЩЕСТВА ЛИНИИ ЛТК-10У-СП-14 ПО СРАВНЕНИЮ С АНАЛОГАМИ

  • В Состав тормозного стенда входит электронный датчик замера давления воздуха в пневмоприводе.
  • Возможность дальнейшего расширения функций - включение в состав линии:
    1. системы видеорегистрации АТС;
    2. мобильного поста ЛТК (на базе персонального карманного компьютера);
    3. Дооснащение опциями для дополнительной диагностики ходовой части АТС.
  • Многопостовая технология позволяет через компьютерную сеть организовать до четырёх компьютерных «постов диагностики» в составе одной ЛТК-10УП-СП-11, это обеспечит одновременную параллельную диагностику нескольких автомобилей на линии и высокую пропускную способность станции ГТО при большом потоке АТС.
  • В состав ЛТК-10УП-СП-11 входит комплект беспроводной связи обеспечивающий беспроводную связь (BlueTooth) между приборами линии технического контроля и персональным компьютером ЛТК. Позволяет избежать неудобств при обращении с проводами и опасности их повреждения.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

  • На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
  • Оборудование сертифицировано и внесено в государственный реестр средств измерений;
  • Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
  • Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание, работает телефонная «горячая линия».

МОНТАЖ И ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

  • Монтаж и пуско-наладочные работы выполняются по отдельному договору и не включены в стоимость оборудования.

Передвижная универсальная линия технического контроля ЛТК-10У-СП-14 представляет собой комплекс с напольной установкой блоков роликов тормозного стенда с эстакадой. Предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 10 тонн, при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.

Системы автомобиля, проверяемые при помощи средств технического диагностирования:

• тормозная система

• рулевое управление

• элементы подвески и колеса

• двигатель

• внешние световые приборы

• светопропускания стекол

Принцип работы линии:

• последовательный сбор и программная обработка результатов измерений приборов, входящих в

состав линии, и визуального контроля технического состояния АТС;

• результаты измерений от приборов передаются по беспроводной связи (Bluetooth) или радиоканалу

на ПК линии;

• результаты визуального контроля вносятся техническим экспертом вручную через клавиатуру ПК;

• измерения от всех приборов, входящих в состав линии, в режиме online отображаются на

мониторе ПК;

• все проведенные осмотры архивируются в программе ПО ЛТК ГАРО и в любой момент могут быть

выведены на экран монитора, распечатаны, переданы на электронный носитель;

• ПО ЛТК ГАРО формирует отчет для Единой автоматизированной информационной системы

технического осмотра (ЕАИСТО) Госавтоинспекции МВД России.

Программное обеспечение:

Программное обеспечение линий предусматривает формирование, хранение и передачу следующих данных:

• регистрацию учетных данных проверяемого АТС;

• регистрацию сведений о владельце АТС и оплате выполненных работ;

• измерение показателей эффективности работы систем автомобиля;

• регистрацию выявленных неисправностей по существующим нормативам;

• оформление результатов проверки технического состояния АТС;

• хранение полученных результатов осмотра;

• составление статистических отчетных документов о ходе проверки АТС;

• возможность видеорегистрации АТС, проходившей технический осмотр в автоматическом режиме;

• возможность передачи данных в ЕАИСТО в автоматическом режиме;

• печать диагностической карты (ДК);

• печать фотографий АТС проходивших технический осмотр, включая печать ДК с фотографией АТС.

Технические характеристики:

Значение

Характеристики проверяемых автомобилей:

– максимальная нагрузка на ось, кг

10.000

– диаметр колес (по шине), мм

От 520 до 1.300

– количество осей, не более

10

Расстояние между внутренними/наружными торцами роликов, мм

800/2.800

Питание линии от трехфазной сети переменного тока

напряжение, В .…

380±10%

частота, Гц ….

50±1%

Установленная мощность электрооборудования, кВт, не более

22

Масса, кг, не более

4550

Параметры и характеристики изделий, входящих в линию:

Диапазоны измерения

Диапазон измерения тормозной силы на одном колесе, кН

От 1 до 6

От 3 до 30

Диапазон измерения силы, создаваемой на органе управления, Н

От 300 до 1.000

Диапазон измерения массы каждого взвешивающего устройства, кг

От 100 до 1.000

От 650 до 6.500

Диапазон измерения угла поворота рулевого колеса, град

От 0 до 55

Диапазон измерения угла наклона светотеневой границы, угл. мин.

От 0 до 140

Диапазон измерения силы света внешних световых приборов, кд

От 0 до 150.000

Диапазон измерения содержания углеводородов, объемная доля, млн­?

От 0 до 3.000

Диапазон измерения содержания оксида углерода, объемная доля, %

От 0 до 7,00

Диапазон измерения содержания диоксида углерода, объемная доля, %

От 0 до 16

Диапазон измерения содержания кислорода, объемная доля, %

От 0 до 21

Диапазон измерения дымности, %

От 0 до 99,9

Диапазон измерения светопропускания стекол, %

От 45 до 99

Диапазон измерения давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автотранспортных средств, МПа (бар)

От 0,2 до 1

(от 2 до 10)

Комплект поставки:

Наименование

Кол., шт.

Стойка приборная

1

Шкаф силовой

1

Блок опорных устройств (левое, правое)

2

Эстакада

1

Комплект инструмента и принадлежностей

1

Датчик усилия на органе управления ТС (педаметр)

1

Комплект дистанционного управления

1

Электронный датчик давления в пневмоприводе

1

Модуль 4WD

1

Система взвешивания

1

Упоры колесные

2

Мостки переездные

2

Комплект беспроводной связи

1

Стойка приборная СП-3

1

Стойка приборная СП-4

1

Манометр шинный МД-214

1

Манометр шинный МД-231

1

Штангенциркуль

1

Прибор проверки фар ОПК

1

Газоанализатор АВГ-4

1

Дымомер АВГ-1Д

1

Прибор для измерения суммарного люфта рулевого управления ИСЛ-401

1

Прибор проверки светопропускания стекол (тауметр) ИСС-1

1

Секундомер

1

Комплект ПО ЛТК 6.4

1

Комплект эксплуатационных документов

1

Комплект инструмента для поверки

По дополнительному заказу

Комплект ПК

По дополнительному заказу

Тестер люфтов ТЛ 8000

По дополнительному заказу

Шумомер

По дополнительному заказу

Течеискатель горючих газов

По дополнительному заказу

Нагружатель сцепного устройства

По дополнительному заказу

Транспортировочные характеристики:

Грузовое место

Масса брутто, кг

Габаритные размеры, см

Состав грузового места

№ 1

56

74х43х65

Кабели, комплекты эксплуатационных документов, программный комплекс, тауметр, секундомер, штангенциркуль, манометры шинные, газоанализатор, измеритель дымности.

№ 2 (ящик)

63

129 х39х70

Шкаф силовой

№ 3 (пакет)

1240

152?136?84

Блок опорных устройств

№ 4 (пакет)

530

222?82?86

Часть эстакады

№ 5 (пакет)

535

222?82?90

Часть эстакады

№ 6 (пакет)

845

222?102?128

Часть эстакады

№ 7 (пакет)

710

222?82?113

Часть эстакады

№ 8

140

120х72х82

Комплект инструмента и принадлежностей, комплект монтажных частей

№ 9

35

76 х54х40

Прибор проверки фар

№10

12

175 х15х11

Прибор проверки фар

№ 11 (ящик)

136

90х178х80

Стойка приборная СП-6

№ 12 (ящик)

45

110х52х51

Комплект ПК

№ 13

65

132х67х39

Стойка приборная СП-3

№ 14

75

132 х67х39

Стойка приборная СП-4
