Рабочее напряжение, В 220/380
Количество нагревательных элементов, шт 12
Заправочная вместимость бака, л 52
Мощность, потребляемая одной секцией нагревательных элементов, кВт 2,5
Время нагева масла до 120 С, мин:
при включении 4 секций 25
3 секций 34
2 секций 52
1 секций 106
Время подготовки стенда к работе, мин 10-15
Габаритные размеры, мм 1010х480х1035
Масса стенда (без масла), кг 67
Устройство и работа

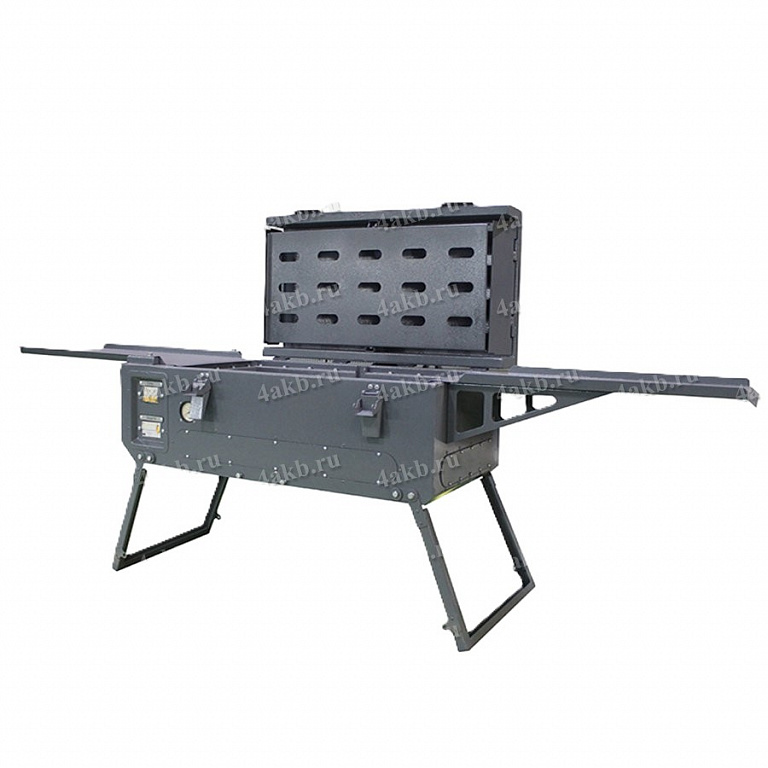

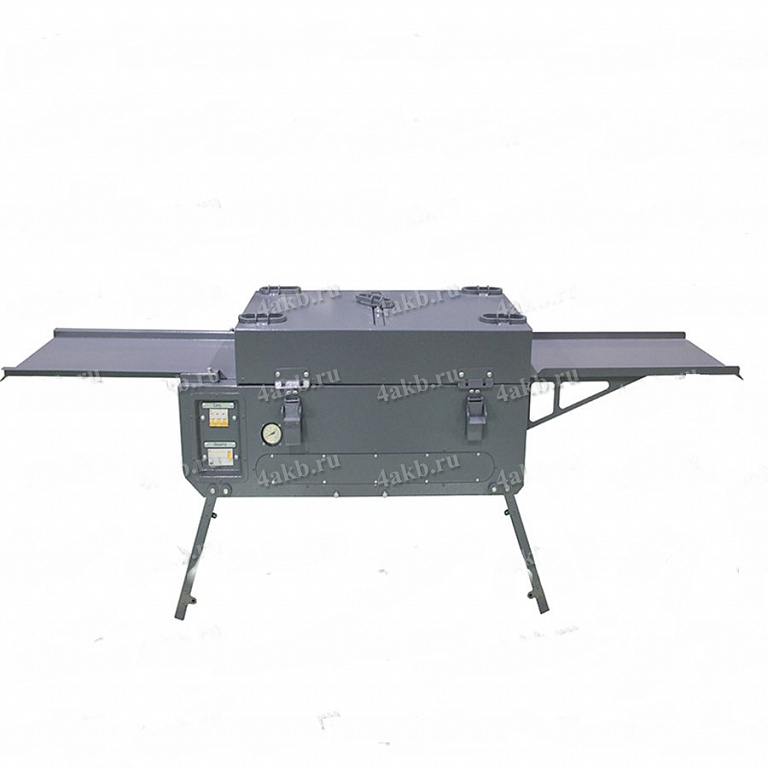

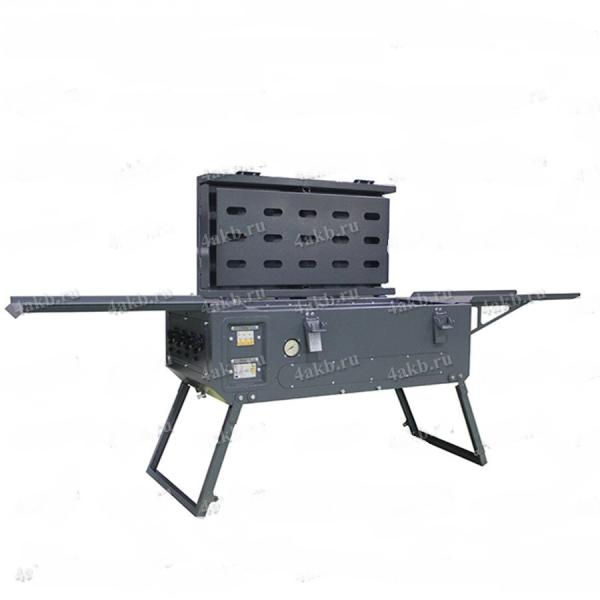

Стенд для подогрева масла и промасливания кассет состоит из теплоизолированного бака с крышкой, откидных ножек, двух лотков, узлов электрооборудования. Теплоизолированный бак представляет собой емкость прямоугольной формы, внутри бака смонтировано 12 нагревательных элементов ЭТ-140(П), объединенных в 4 секции (по 3 шт), слева снизу установлен кран для слива масла из бака. Бак закрывается крышкой, которая установлена на двух петлях и запирается двумя замками. В крышке бака установлена подвижная траверса с направляющими для приема кассеты; траверса фиксируется в верхнем положении поворотом рукоятки на 90 градусов. В пазах направляющих с помощью бобышек левого лотка устанавливаются лотки в холодном положении.
Узлы электрооборудования стенда: терморегуляторы ТР-5К, автоматический выключатель АП50-3МТ, колодка ввода и клеммник для переключения напряжения питания (220 или 380 В) смонтированы справа на откидывающейся панели. Терморегуляторы отрегулированы на различную температуру отключения (105, 110, 115 и 1200С).
Для контроля температуры масла в бак встроен парожидкостный термометр ТПП-078М.
Для подготовки стенда к работе необходимо:
- установить бак на откидные ножки и зафиксировать их защелками;
- переставить клеммные перемычки в положение, соответствующее напряжению питающей сети (220 или 380 В), и подсоединить кабель питания к колодке ввода;
- достать из бака и установить левый и правый лотки и закрепить их к торцевым стенкам бака;
- заправить в бак 48-52 л масла (уровень между нижним и верхним зигами на торцевых стенках) и закрыть крышку на замки;
- включить автоматический выключатель АП50-3МТ и нагреть масло до 1200С, в интервале 105-1200С терморегуляторы должны поочередно отключать секции электронагревателей.
Для промасливания кассет воздухоочистителя необходимо:
- уложить кассету для промасливания на правый лоток;
- поднять траверсу, зафиксировать ее поворотом рукоятки на 900 и передвинуть кассету с правого лотка на направляющие траверсы;
- расфиксировать и опустить траверсу и выдержать кассету в горячем масле 1 мин;
- поднять траверсу с кассетой, зафиксировать ее в верхнем положении и выдержать над маслом 2-3 мин;
- вытолкнуть промасленную кассету в поддон для окончательного стекания масла.
В процессе работы стенда при промасливании кассет температура масла поддерживается автоматически. Необходимо следить за уровнем масла, который не должен опускаться ниже нижнего зига на торцевых стенках бака.
Техническое обсуживание
После окончания работы отключить стенд от электрической сети, слить масло, промыть бак бензином и протереть насухо, промыть и протереть лотки, уложить их вовнутрь бака.
При значительном увеличении времени разогрева масла по сравнению с вышеуказанным проверить исправность предохранителей и электронагревателей.
Требования безопасности
Категорически запрещается производить разогрев масла при уровне ниже верхней кромки электронагревательных элементов (примерно 30 л масла).
Периодически проверять надежность контакта нулевого штыря с корпусом (заземляется стенд через нулевой штырь колодки ввода).
Категорически запрещается работать на стенде при неисправном заземлении.
