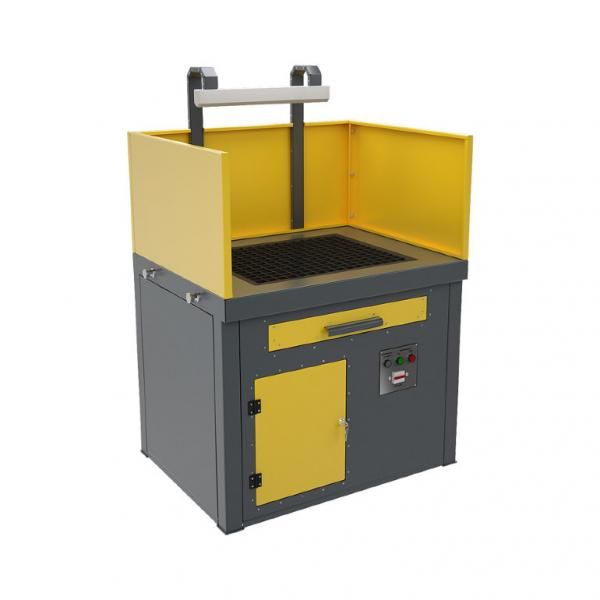

Конструкция сварочного стола серии СС-02 представляет собой металлический каркас, изготовленный из гнутой стали толщиной 2 мм. Каркас обшит металлическим листом толщиной 1.5 мм. Толщина экрана, полок, навесных дверец и других элементов сварочного стола изготовлены из стали толщиной 1-1,5 мм.
Столешница изделия производится из стали толщиной 3 мм. Сварочная поверхность стола изготовлена в виде стальной решетки из высокопрочного металла толщиной 10 мм, под которой расположена вентиляционная система и выдвижной ящик для удаления шлака и мелких частиц электродов.
Изделие оснащено металлическим экраном с вентиляционными отверстиями и взрывозащищенным светильником.
Все металлические элементы сварочно-монтажного стола покрываются порошковой краской. В стандартном исполнении основной цвет – RAL 7012, цвет дополнительных элементов - RAL 1018.
Изделие имеет встроенный вытяжной вентилятор и фильтр, предназначенные для удаления вредных веществ, возникающих в процессе сварки.
В задней части изделия расположено вентиляционное отверстие для выведения очищенного воздуха. Вентиляционное отверстие может быть изготовлено в виде вытяжного патрубка диаметром 265 мм, при необходимости подключения внешней вытяжной вентиляции.
Электрическое питание сварочного стола осуществляется подключением силового кабеля, напряжением 380 В к распределительной коробки, которая расположена на задней поверхности изделия.
На передней панели стола расположены кнопки управления его электрическими системами (вентиляция, освещение).
Выдвижной ящик, расположенный на лицевой стороне используется для сбора тяжелых частиц, образующихся в процессе сварки.
Как происходит удаление газов в процессе сварки
Процесс удаления вредных веществ, появляющихся в процессе сварки, происходит при помощи вентилятора и очистительного фильтра, встроенных в изделие.
Вытяжной вентилятор вытягивает сварочные газы через верхнюю систему вентиляционных отверстий, что располагаются на экране изделия. Сварочные газы пропускаются через фильтр и заднее вентиляционное отверстие, а затем выводятся очищенными наружу. Внутри стола установлена наклонная перегородка, отсеивающая тяжелые частицы, попадающие в специальный ящик для сбора.
Наименование параметра,
Максимальная нагрузка на столешницу, кг1000
Размер сварочной поверхности, мм750×600
Сварочная поверхность Стальная решетка
Толщина сварочной решетки, мм 5
Вытяжная вентиляция Встроенная
Наличие встроенного вентилятора Да
Производительность вентилятора до, м3/час 900
Частота вращения вентилятора, об/мин 1500
Мощность электродвигателя вентилятора, кВт1,5
Наличие освещения Да
Наличие фильтро-вентиляционной установки Да
Напряжение питания, В/Гц380/50
Основной материал изделия Сталь
Толщина составных деталей изделия, мм1,5-5
Основной цвет изделия RAL 7012
Дополнительный цвет элементов RAL 1018
Тип упаковки Поддон + жесткая обрешетка
Габаритные размеры изделия, ДхШхВ (в упаковке), мм1100x850x1665 (1130x880x1695)
Масса изделия (в упаковке), кг
