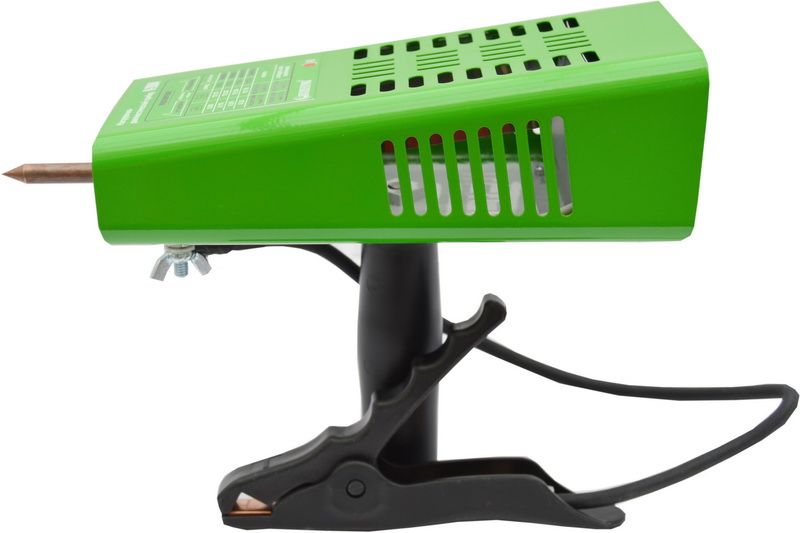

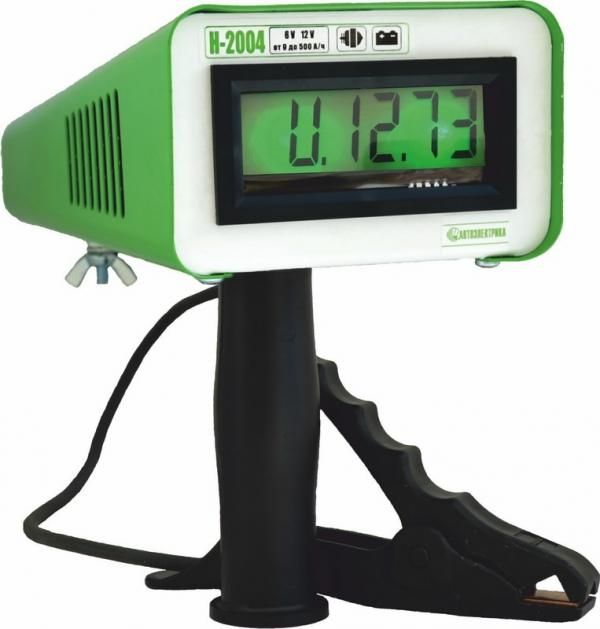

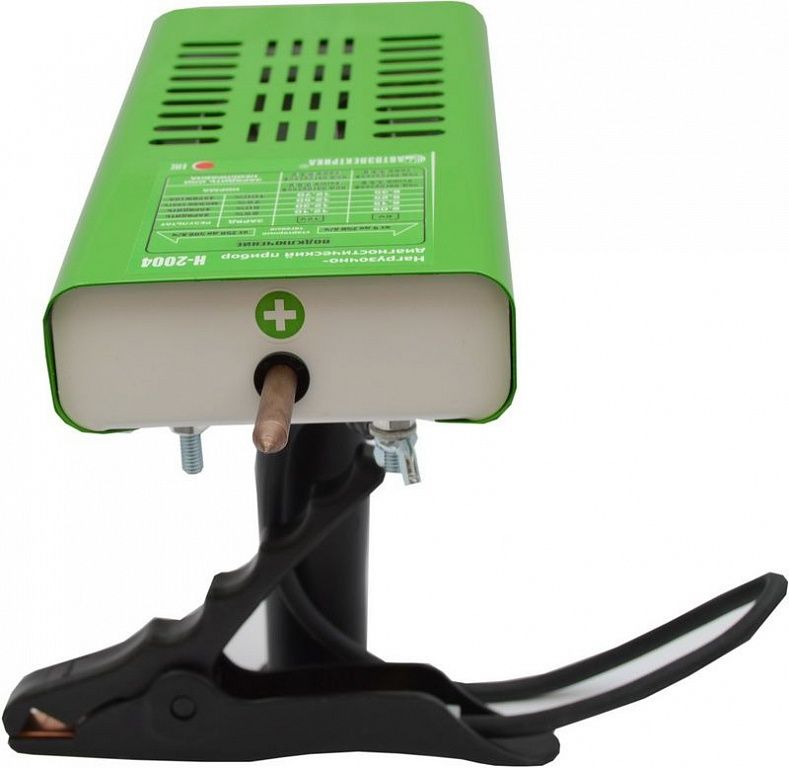

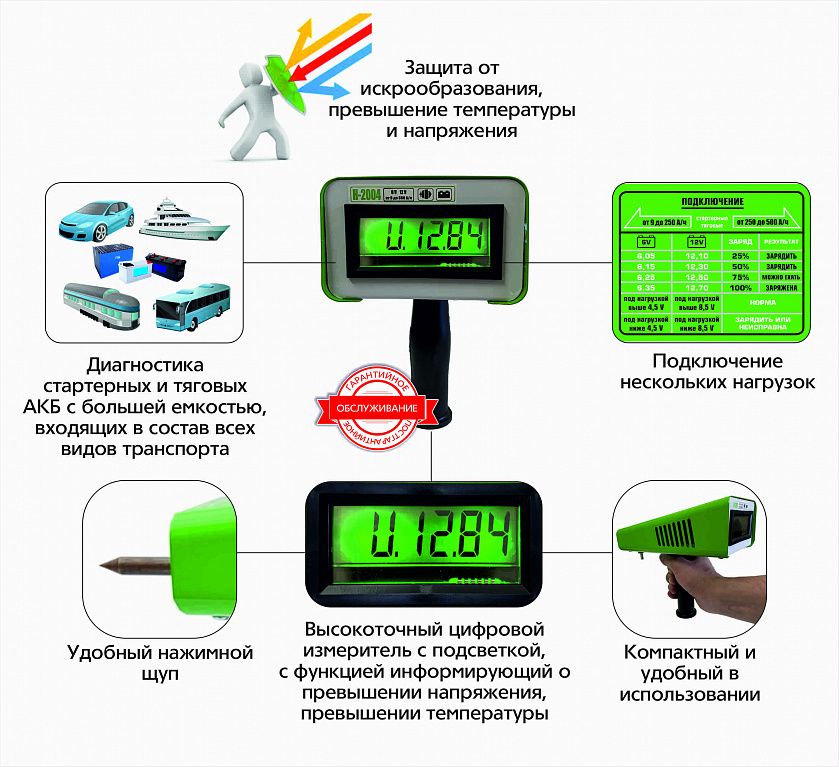

Нагрузочно - диагностический прибор - Н-2004 (нагрузочная вилка) предназначен для диагностики стартерных и тяговых АКБ с большей емкостью, входящих в состав всех видов транспорта (автомобильного, железнодорожного, водного), складских и хозяйственных машин, комплектованных аккумуляторными батареями.
Проверка производится замером напряжения (ЭДС) батареи (высокоточным измерителем, до сотых долей) с дальнейшим подключением расчетной нагрузки и отображением на цифровом индикаторе.
Для: замера ЭДС, V под нагрузкой
Диапазон измеряемого напряжения: 3 V - 35 V
Вид АКБ: стартерные, тяговые
Напряжение АКБ: 6 V, 12 V
Емкость АКБ: 9 а/ч - 500 а/ч
Подключаемые нагрузки для: 12 V АКБ - 226 А или 480 А 6 V АКБ - 133 А или 240 А
Защита: от КЗ, переплюсовки, искрообразования
Информация на индикаторе: о превышении напряжения, превышении температуры
|
Индикация
|
цифровая
|
|
Разрешающая способность
|
0,01
|
|
Измеряемое напряжение (ЭДС)
|
3 V - 35 V
|
|
Продолжительность измерения
|
неограниченно
|
|
Испытуемые батареи под нагрузкой:
|
|
|
стартерные, тяговые
|
6 V, 12 V
|
|
Емкость испытуемых батарей:
|
|
|
6 V АКБ
|
9 а/ч – 250 а/ч
|
|
12 V АКБ
|
250 а/ч – 500 а/ч
|
|
Ток нагрузки для:
|
|
|
6 V АКБ
|
133 А или 240 А
|
|
12 V АКБ
|
226 А или 480 А
|
|
Измеряемое напряжение под нагрузкой
|
3 V - 35 V
|
|
Продолжительность измерения под нагрузкой
|
3 – 5 с
|
|
Защита от:
|
КЗ, переплюсовки, искрообразования
|
|
Индикация:
|
|
|
о превышении температуры
|
t---
|
|
о превышении напряжения
|
v---
|
|
Эксплуатация при:
|
|
|
Температуре
|
от -40ºС до + 50ºС
|
|
Атмосферном давление
|
740-760 мм рт.ст.
|
|
Относительной влажности
|
до 80%
|
|
Габаритные размеры
|
255х115х200 мм
|
|
Масса прибора
|
0,928 кг
|
