ОПИСАНИЕ

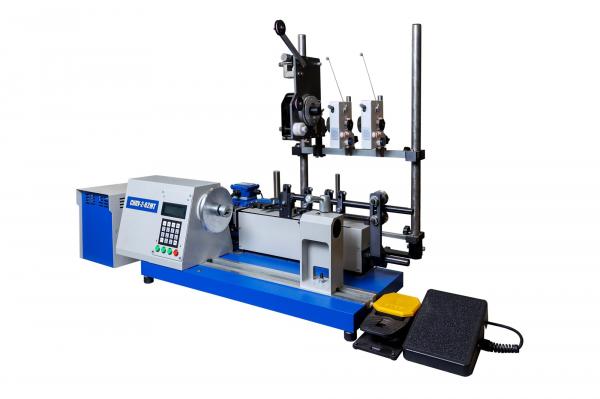

Станок СНПУ-2-02 предназначен для открытой намотки электрических катушек проводом диаметром от 0,02 до 2,5 мм.
Модульный принцип построения обеспечивает поставку различных модификаций станка
в зависимости от его технологического назначения.
Управление станком может осуществляться как вручную, так и с помощью предварительно
заданной программы (до 20 вариантов).
Частота вращения шпинделя, об/мин (1 ст./2 ст.) 0-500 / 0-3000
Диаметр наматываемых проводов, мм 0,02-2,5
Максимальные размеры каркасов (∅ щек, длина), мм 200/330
Диаметр катушки, max, мм 120*
Длина раскладки, max, мм 300
Мощность привода, кВт 0,75
Электропитание, В 220
Габаритные размеры, (д×ш×в), мм 1000×660×800
Вес, max, кг 100
* для провода ∅ 2,5 мм\
литые конструктивы - основание, корпус узла привода и задней бабки
простота управления - возможность программирования намотки оператором и перехода на ручное управление;
универсальность - возможность намотки одновременно до 4 катушек проводом ∅ до 0,3 мм;
низкий акустический шум - для использования в небольших закрытых помещениях;
защита от коррозии - все детали имеют гальваническое покрытие или порошковую окраску;
срок службы - не менее 10 лет
Наименование сменной части Назначение
Механизм раскладки ЫБМ3.773.055А для проводов диаметром 0,02-0,1 мм
Механизм раскладки ЫБМ3.773.056 для проводов диаметром ≤ 0,5 мм

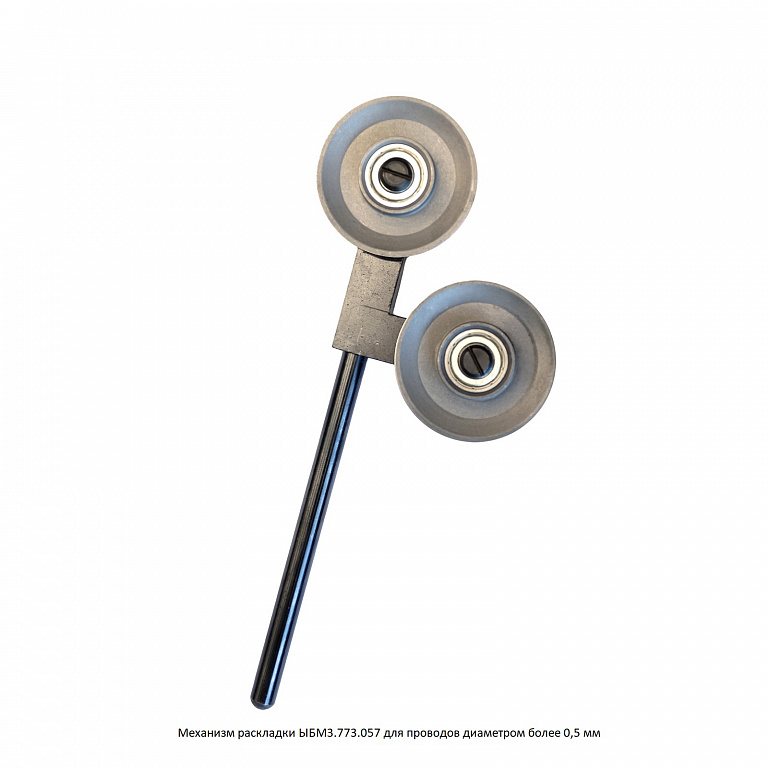

Механизм раскладки ЫБМ3.773.057 для проводов диаметром ≥ 0,5 мм

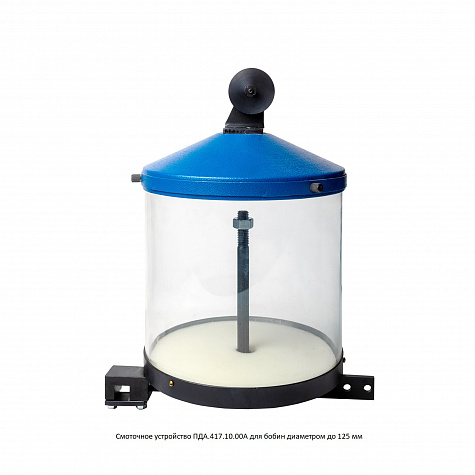

Смоточное устройство ПДА.417.10.00А для установки бобин ∅ ≤ 125 мм

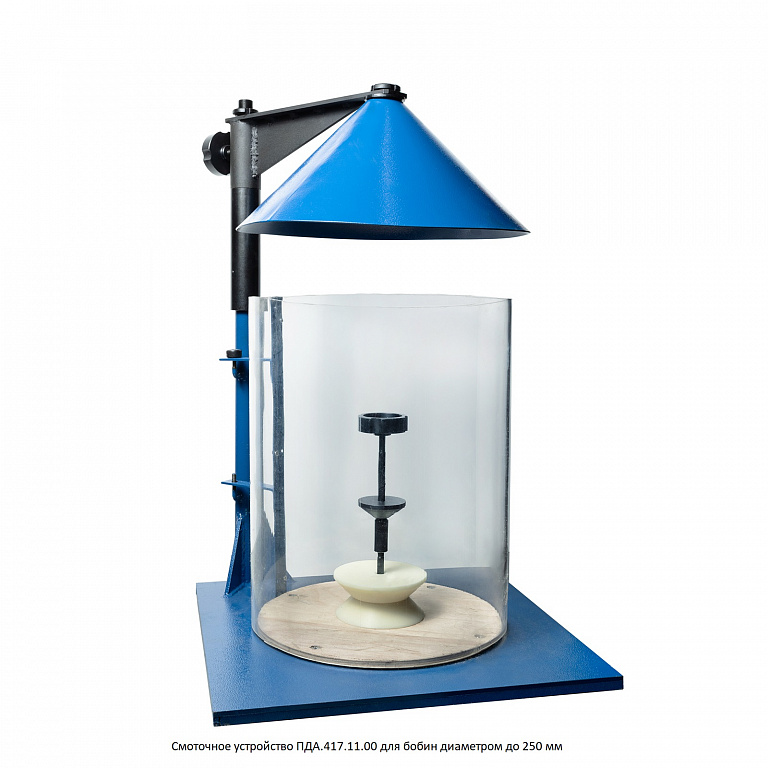

Смоточное устройство ПДА.417.11.00 для установки бобин диаметром до 250 мм. Для провода ∅ ≥ 0,3мм
Смоточное устройство ПДА.417.028.00 для установки бобин диаметром 32, 50, 63 мм
Натяжное устройство ПДА.417.027.00 для проводов диаметром 0,02 - 0,06 мм -- QH19-MTCSS с кронштейном ПДА.809.01.02 (∅ 0,025-0,12 мм)
Натяжное устройство ПДА.417.09.00 для проводов диаметром 0,06 - 0,3 мм - QH19-MTAS с кронштейном ПДА.872.00.00 (∅ 0,1-0,5 мм)

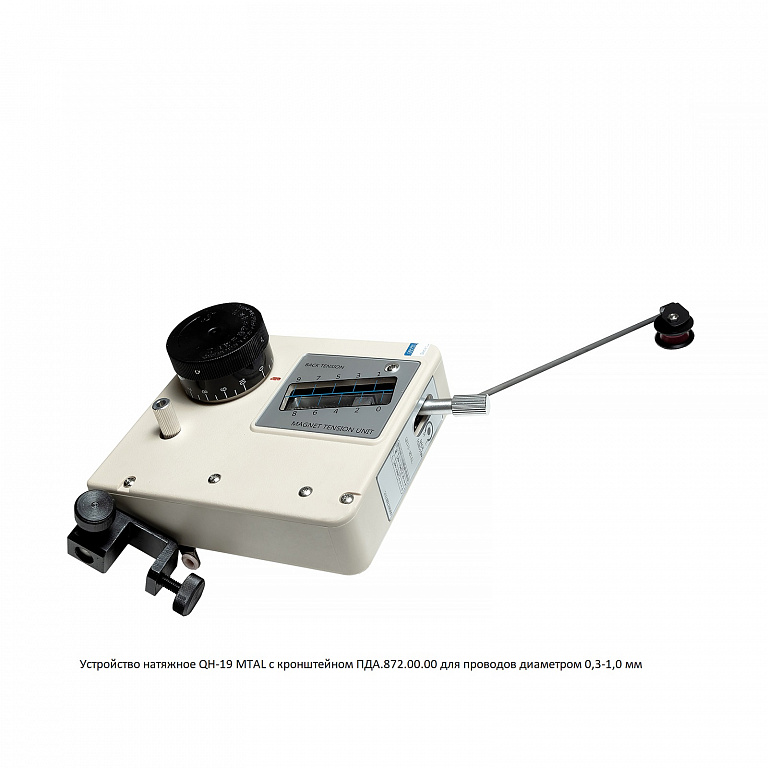

Натяжное устройство ЫБМ3.740.069 для проводов диаметром 0,3 - 1,0 мм QH19-MTAL с кронштейном ПДА.872.00.00 (∅ 0,3-1,0 мм)

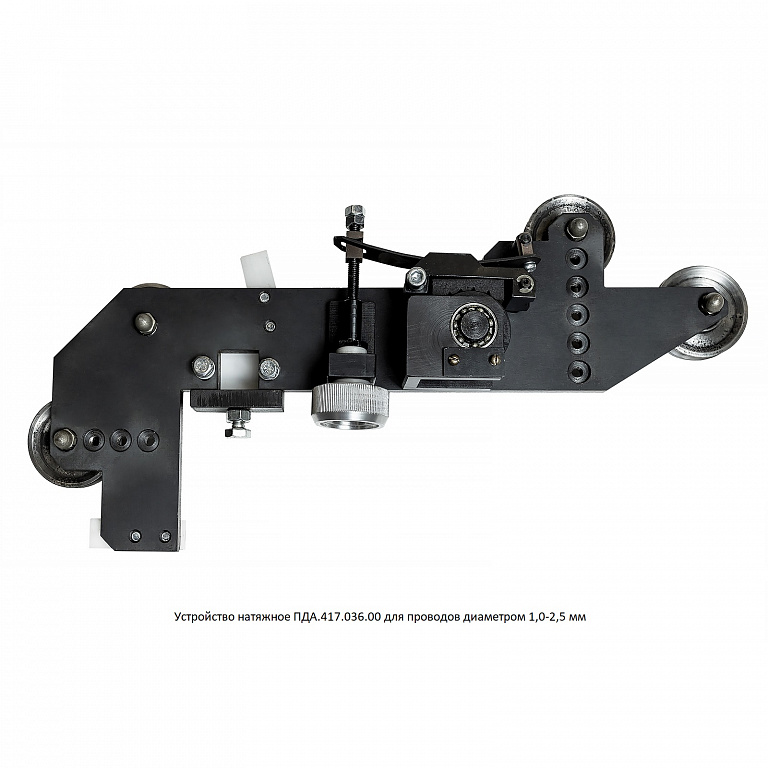

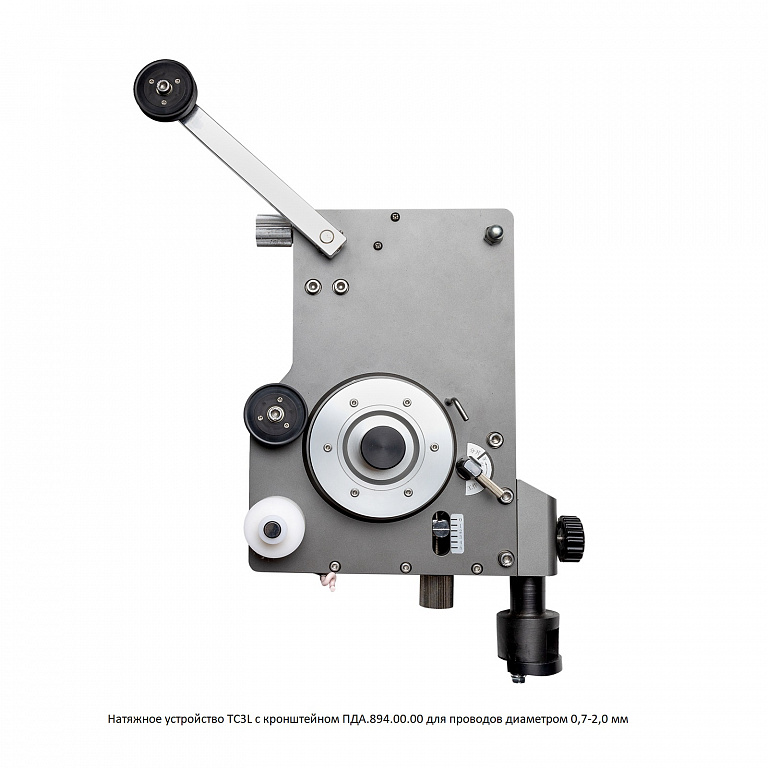

Устройство натяжное ПДА.417.036.00 для проводов диаметром 1,0 - 2,5 мм TC3L с кронштейном ПДА.894.00.00 (∅ 0,7-2,0 мм)
Экран ПДА.417.31.00 для защиты оператора в зоне намотки

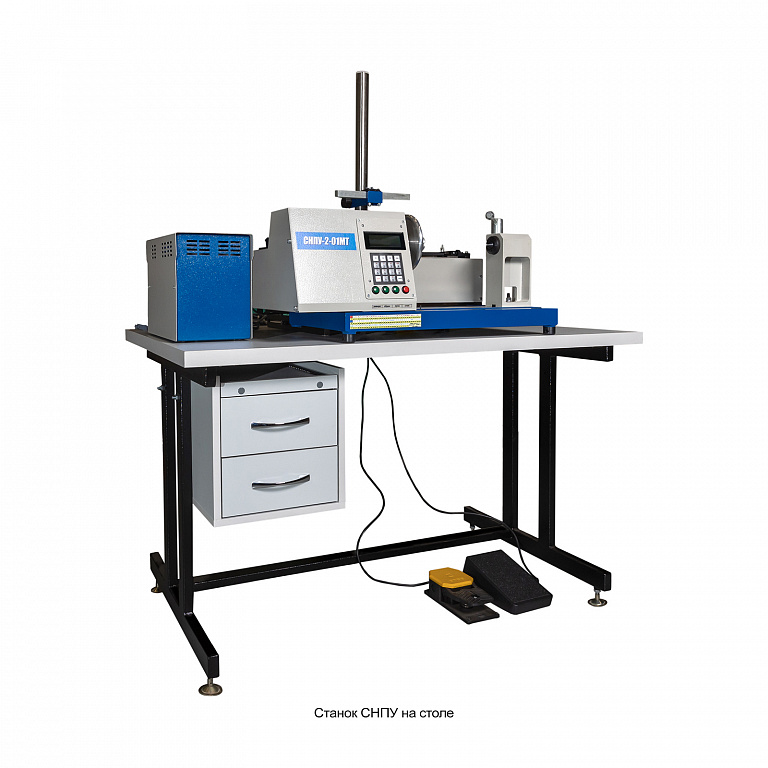

Стол ЫБМ.4.135.419 для установки намоточного станка
