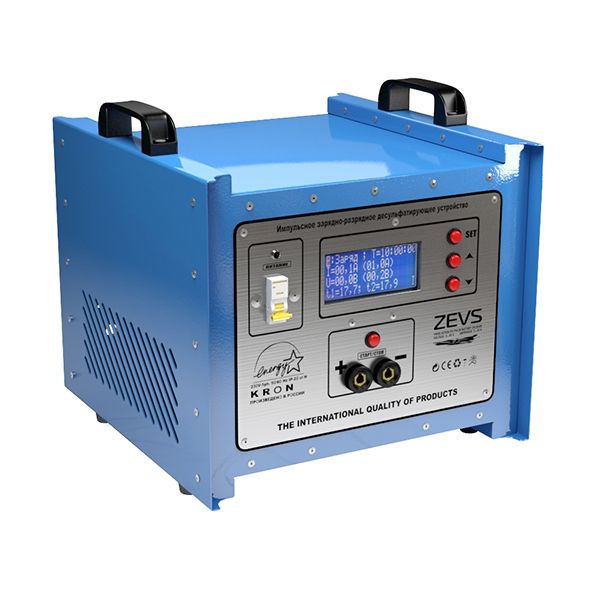

Зевс-30А.40В ЖК Импульсное зарядное устройство

Зевс-30А.40В ЖК Импульсное зарядное устройство
Увеличить
Цена: 123 300 р

Управление -ЖК дисплей. Импульсные Количество каналов 1 Ток заряда 30 Напряжение В40
Потребляемая мощность кВт 230 В Потребляемая мощность кВт 1,2



Зарядное устройство серии Зевс позволяет заряжать аккумуляторы как постоянным током/напряжением, так и импульсным током с различными параметрами импульсов заряда.

Необходимо уточнить, что существует всего два типа аккумуляторов: кислотные с номинальным напряжением 2 В и щелочные с номинальным напряжением 1,2 В. Остальные аккумуляторные батареи состоят из определенного количества последовательно соединенных кислотных или щелочных аккумуляторов.

 Зарядное устройство серии Зевс обслуживает все типы кислотных и щелочных аккумуляторов с суммарным выходным напряжением от 1,2 до 24 В.

Перечень акб обслуживаемых устройством серии Зевс

Модель изделия Кислотные аккумуляторы Щелочные аккумуляторы
Зевс-30А.32В 2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 300 А/ч)
1,2 В, 6 В, 12 В
(до 120 А/ч)
Зевс-30А.40В 2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 300 А/ч)
1,2 В, 6 В, 12 В, 24 В
(до 120 А/ч)
Зевс-50А.40В 2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 500 А/ч)
1,2 В, 6 В, 12 В, 24 В
(до 200 А/ч)
Зевс-100А.40В 2 В, 4 В, 6 В, 8 В, 12 В, 24 В
(до 1000 А/ч)
1,2 В, 6 В, 12 В, 24 В
(до 400 А/ч)

Чтобы правильно подобрать зарядное устройство для аккумулятора, необходимо знать его номинальное и зарядное напряжение, а также его емкость.

  • Номинальное напряжение и емкость аккумулятора указывается производителем на самом изделии, обычно на его этикетке.
  • Чтобы узнать зарядное напряжение, необходимо знать тип аккумулятора, его номинальное напряжение, а также напряжение заряда. Напряжение заряда всегда выше номинального напряжения АКБ. Например, для кислотного АКБ с номинальным напряжением 2 В, максимальное напряжение аккумулятора составляет 2,4 В, при превышении которого начинается кипение электролита, что приводит к возникновению "лишних" ионов водорода (не успевших нейтрализоваться) и как следствие повышению напряжения примерно на 0,27 В, таким образом зарядное напряжение достигает 2,67 В. Щелочные АКБ как правило заряжаются постоянным током, при этом зарядное напряжение постоянно увеличивается до тех пор, пока аккумулятор не зарядится полностью, поэтому зарядное устройство должно обеспечить заведомо большее напряжение, чем максимальное напряжение АКБ. Например, стандартные NiCd батареи номинальным напряжением 1,2В имеют диапазон напряжений от 0,8В до 1,8В, таким образом чтобы зарядить такой аккумулятор зарядное устройство должно обеспечить зарядное напряжение 2 В (больше чем 1,8В).

Теперь зная количество аккумуляторов в батареи, а так же зарядное напряжение каждого аккумулятора, легко посчитать какое напряжение должно обеспечить зарядное устройство.

Чтобы было понятно как рассчитывается зарядное напряжение и зарядный ток рассмотрим два примера для разных типов акб.

Пример 1. Имеется кислотный аккумулятор номинальным напряжением 12 В и емкостью 200 а/ч. Он, состоит из 6 последовательно соединенных кислотных аккумуляторов номинальным напряжением 2 В.

Чтобы узнать зарядное напряжение данного аккумулятора, необходимо количество акб - 6 шт. умножить на зарядный коэффициент для кислотных АКБ равный 2,67. Получим: 6*2,67=16,02, поэтому зарядное напряжение для кислотного аккумулятора номинальным напряжением в 12 В составляет 16,02 В.

Как известно, зарядный ток для кислотного аккумулятора, должен составлять 10% от его общей емкости, поэтому для данного типа акб получаем 200 а/ч * 10 % = 20 А.

Пример 2. Имеется щелочной аккумулятор номинальным напряжением 12 В и емкостью 200 а/ч. Он, состоит из 10 последовательно соединенных щелочных аккумуляторов номинальным напряжением 1,2 В.

Чтобы узнать зарядное напряжение данного аккумулятора, необходимо количество акб - 10 шт. умножить на зарядный коэффициент для щелочных АКБ равный 2. Получим: 10*2=20, поэтому зарядное напряжение для щелочного аккумулятора номинальным напряжением в 12 В составляет 20 В.

Как известно, зарядный ток для щелочного аккумулятора, может составлять до 25% от его общей емкости, поэтому для данного типа акб получаем 200 а/ч * 25 % = 50 А.

Вывод: Для кислотного аккумулятора напряжением 12 В и емкостью 200 А/ч необходимо зарядное устройство с зарядным током 20 А и зарядным напряжением 16 В (Зевс-30А-32В). А для щелочного аккумулятора с теми же характеристиками необходимо зарядное устройство с зарядным током 50 А и зарядным напряжением 20 В(Зевс-50А-40В).

Наименование Характеристика
Дискретность изменения выходного напряжения, В 0,1
Дискретность изменения выходного тока, А 0,1
Степень защиты оболочки по ГОСТ 14254-96 IP20
Напряжение питания, В/Гц 220/50 (110/60)
Габаритные размеры, мм (смотрите вкладку чертежи)
Цвет изделия синий *

* Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Наименование изделия
Максимальный выходной ток заряда, А Максимальное выходное напряжение, В
Зевс-30А.32В 30 32
Зевс-30А.40В 30 40
Зевс-50А.40В 50 40
Зевс-100А.40В 100
40
