ОПИСАНИЕ

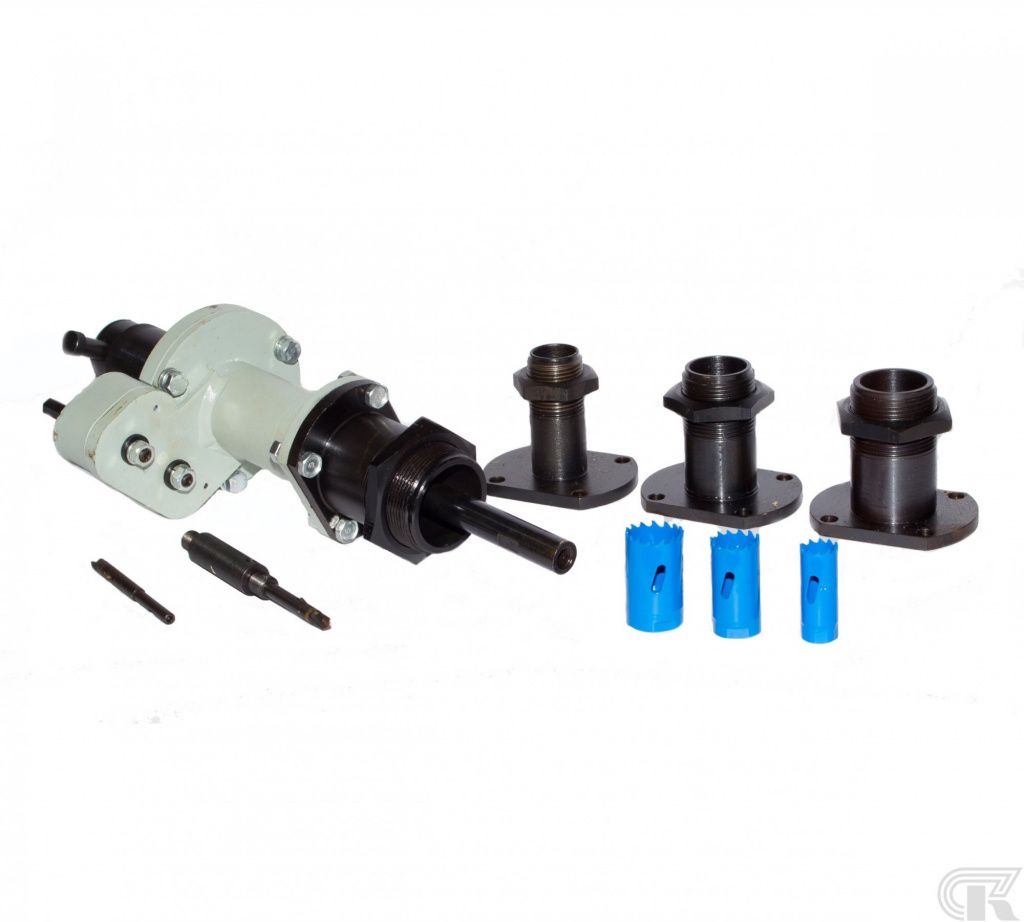

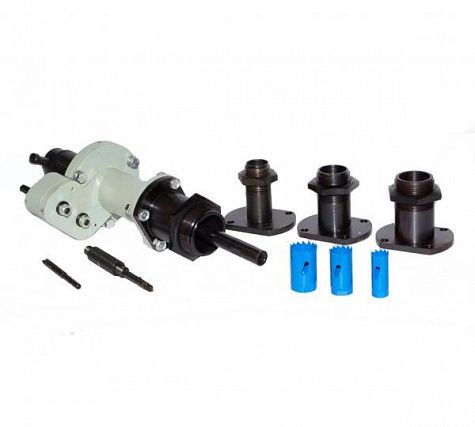

Механизм врезки ВРТ-1-02
Предназначен для врезки в магистральные и другие трубопроводы под номинальным давлением воды не более 10 кг см2 через шаровый кран , что позволяет производить работы не отключая потребителей. При врезке применяются фрезы диаметром 19-30 мм (19мм, 25мм, 30мм). Механизм рекомендуется применять при работах на действующих водопроводах.

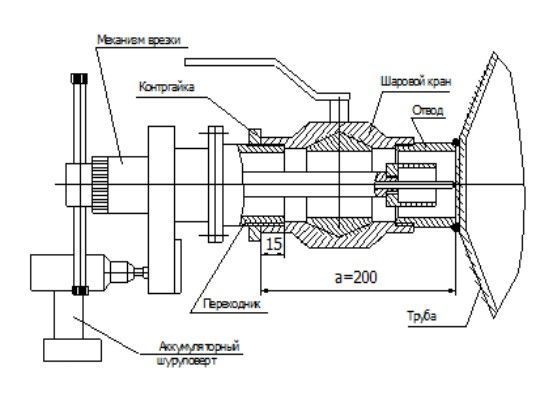

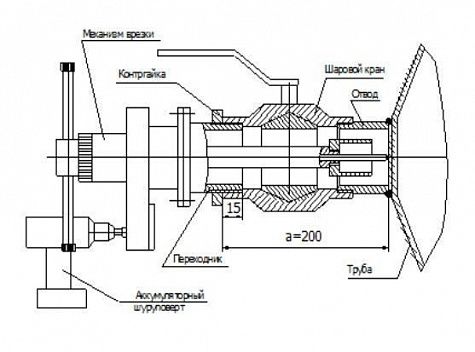

Врезка осуществляется фрезерованием стенки трубы кольцевой фрезой через шаровый кран установленный на отвод, предварительно приваренный к действующему трубопроводу. Диаметр кольцевой фрезы должен быть немного меньше условного прохода шарового крана.
Механизм прост в эксплуатации, мобилен, работает в любых климатических условиях. При врезке в трубопроводы под их номинальным давлением отсутствует контакт рабочих с водой трубопровода. Механизм крепится переходником с гайкой к свободному концу шарового крана.
Основные технические характеристики:
Диаметры коронок для врезки : 19мм, 25мм, 30мм.
Переходники на шаровый кран с резьбой : 1", 11/4", 11/2", 2".
Габаритные размеры:
длина общая с фрезой и сверлом - 510 мм
диаметр -180 мм
максимальный рабочий ход фрезы - 40мм
Масса механизма не более - 10 кг
Привод устройства - аккумуляторный шуруповерт 12-18 вольт, с минимальным патроном - 13мм, n=1200об/мин - max/ ( Привод в комплект не входит).
Число оборотов кольцевой фрезы не более - 300 об/мин.
При приварке отвода необходимо выдержать 200мм между краем трубопровода и местом крепления устройства врезки с шаровым краном.
Подача фрезы - механическая.
Номинальное давление воды в трубопроводе 10
Диаметр трубопровода, мм 50
Диаметры кольцевых фрез, мм 19, 25, 30
