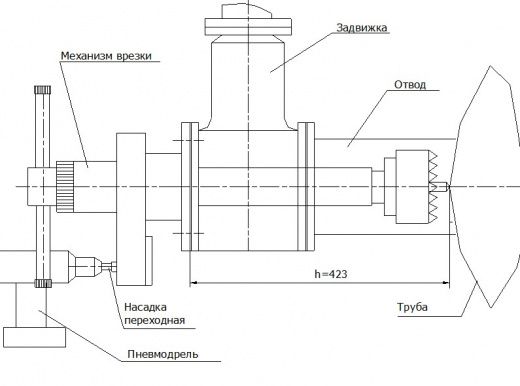

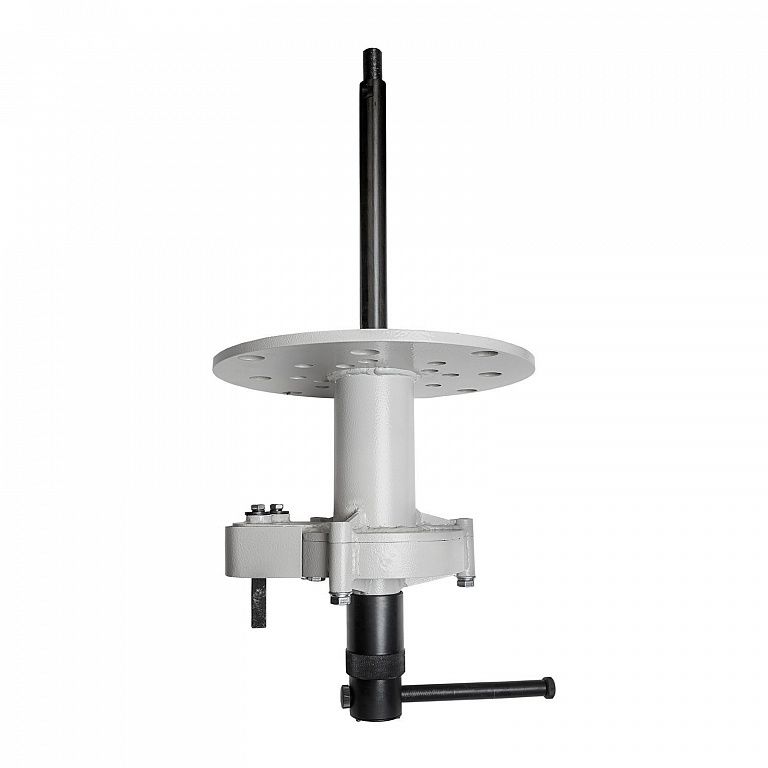

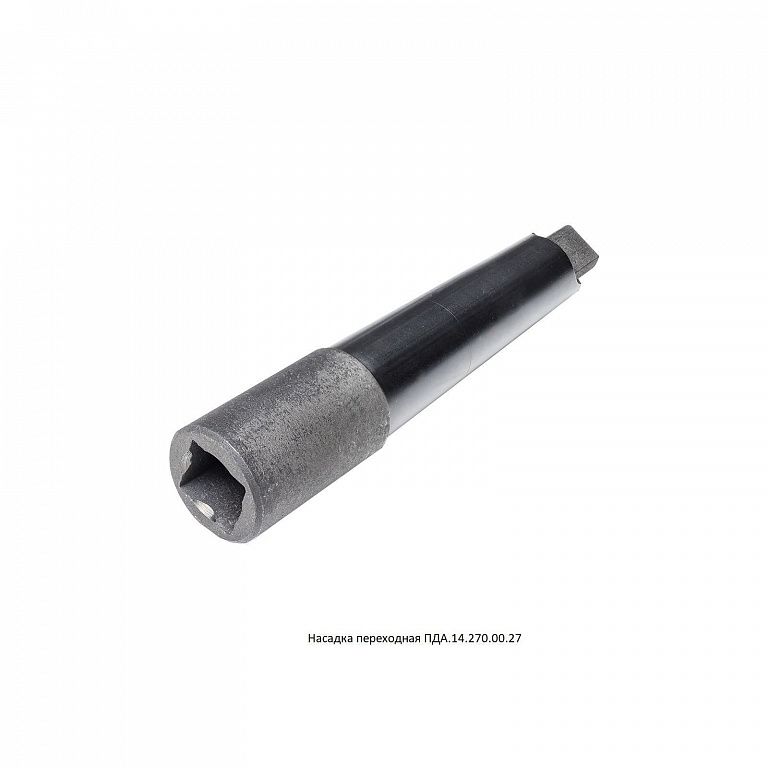

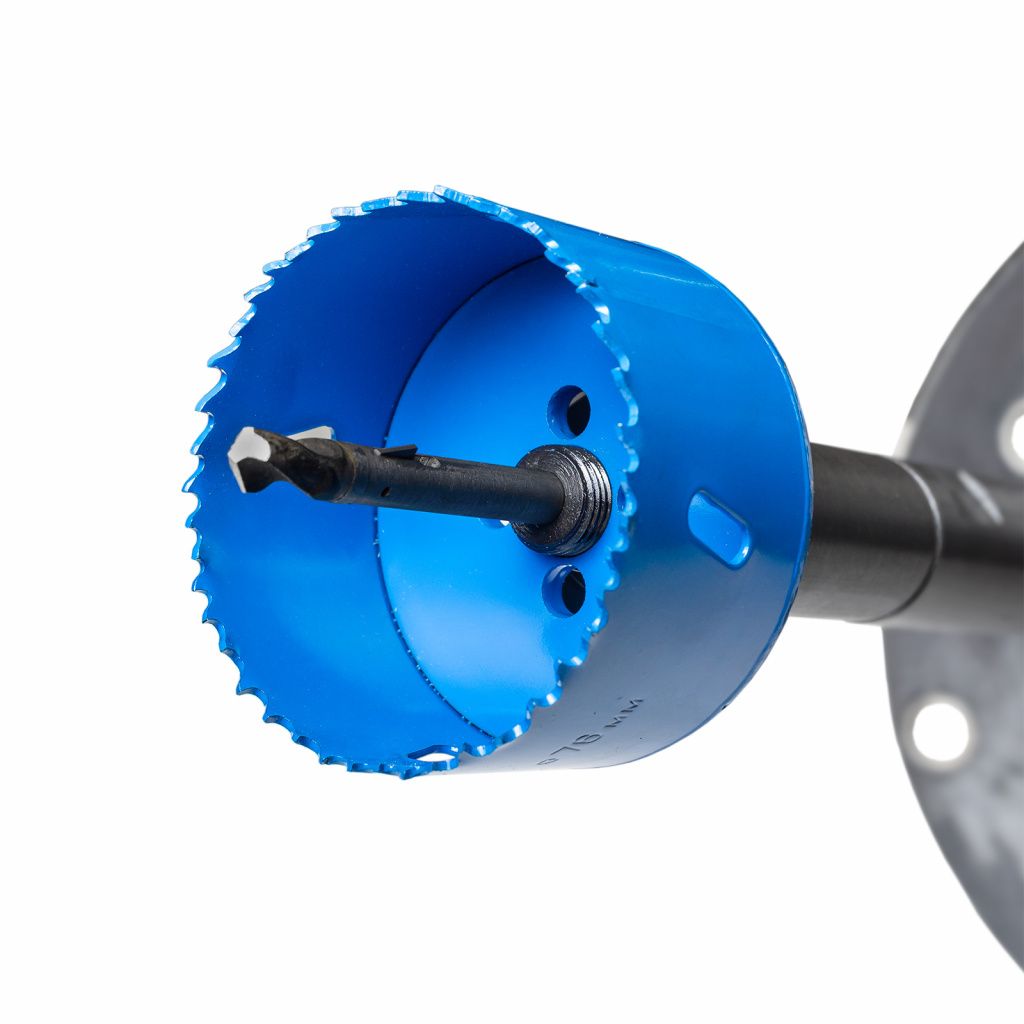

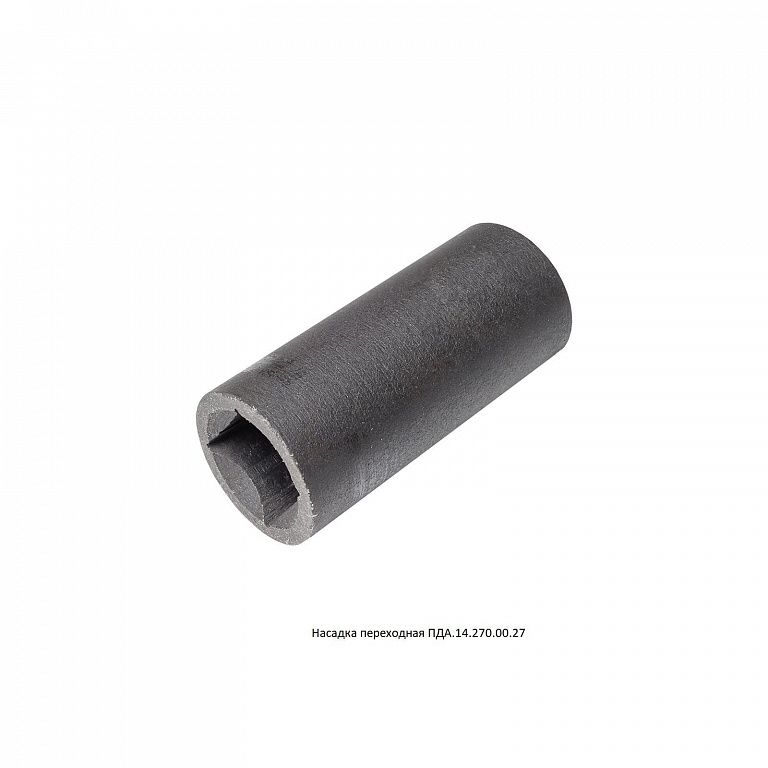

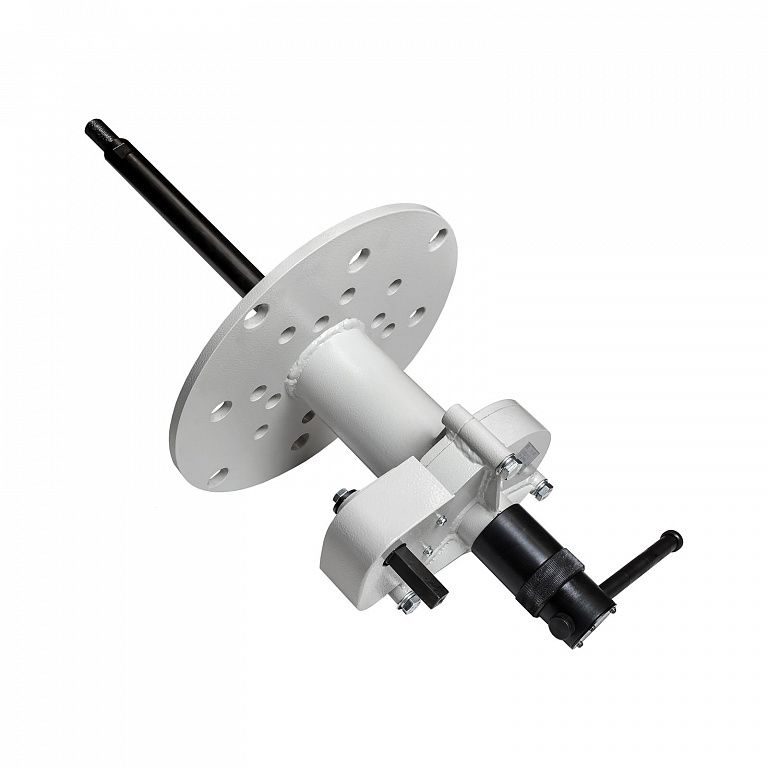

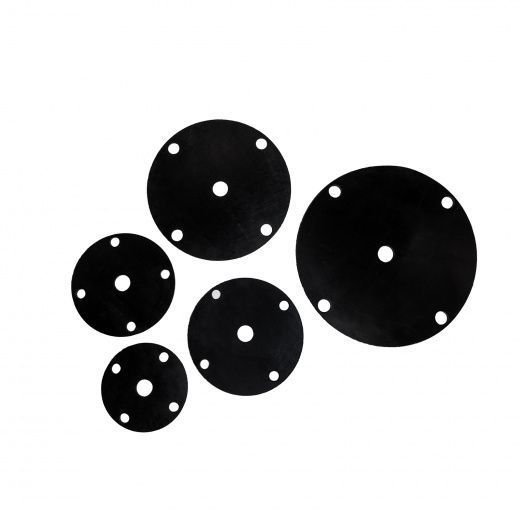

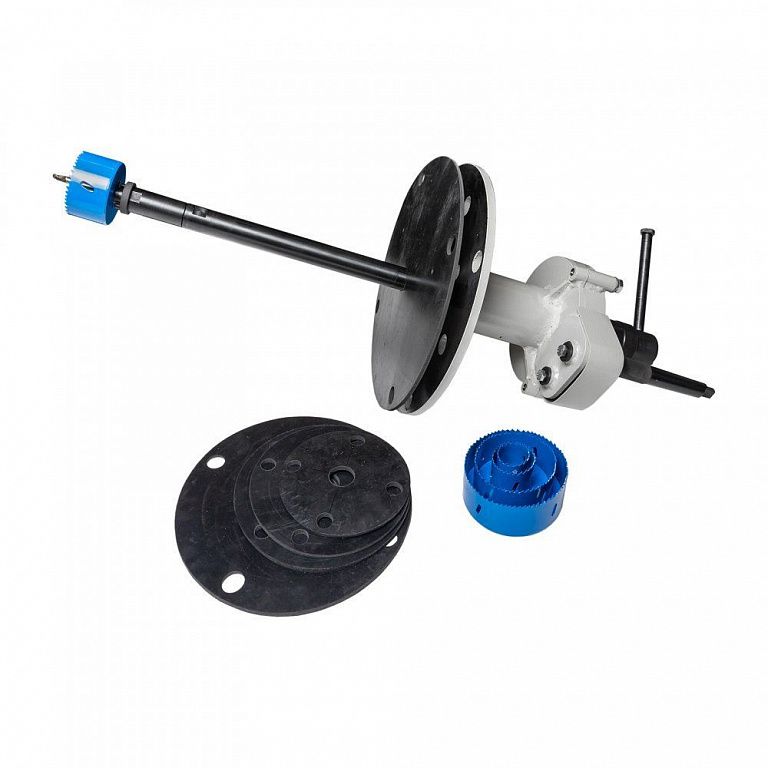

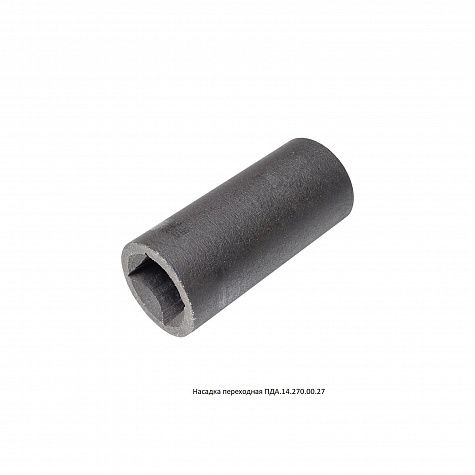

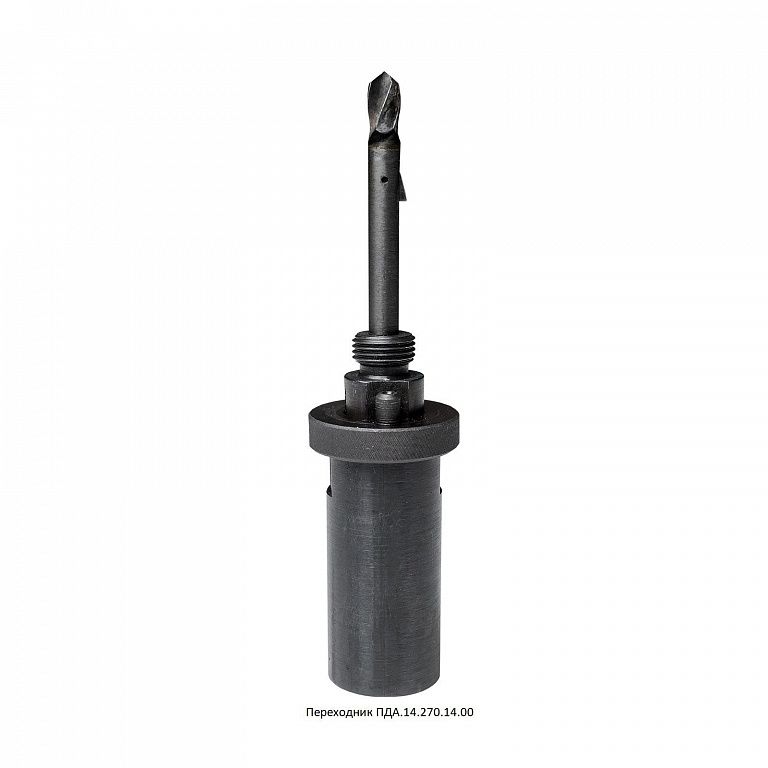

Механизм предназначен для врезки в магистральные и другие трубопроводы D=80 - 250мм под номинальным давлением воды не более 10 кг/см2, не отключая потребителей. При врезке в трубопровды применяются фрезы диаметром 38-121мм. Механизм рекомендуется применять при работах на действующих водопроводах. Врезка осуществляется фрезерованием стенки трубы кольцевой фрезой через задвижку. установленную на отвод, предварительно приваренный к действующему трубопроводу. Диаметр кольцевой фрезы должен быть немного меньше условного прохода задвижки и отвода.
Механизм прост в эксплуатации, мобилен, работает в любых климатических условиях. При врезке в трубопроводы под их номинальным давлением отсутствует контакт рабочих с водой.
Механизм позволяет удалять вырезанный металл из зоны резания.
Основные технические данные:
- длина, мм - 880
- диаметр,мм - 295
- масса механизма, кг - 25
- диаметр магистрального трубопровода,мм -80-250
- условный проход Dy задвижек,мм - 50 -200
- привод устройства - пневмодрель мощностью на шпинделе не менее 1,84 кВт (2,5л.с.)
n=450 об/мин мах-(на холостом ходу) n=250 об/мин при мах мощн.,
при давлении воздуха 0,5 МПа (ИП-1016Б)
Допускается аккумуляторная дрель, шуруповерт 12-18 вольт, с минимальным
патроном 13 мм, крутящим моментом не менее 70 н.м, числом оборотов
не более 250 об/мин
- число оборотов кольцевой
фрезы, об/мин, не более - 75 мах
- подача фрезы - механическая (вручную)
- количество обслуживающих человек - 1-2
Для ознакомления с паспортом нажмите на ссылку
→
Паспорт ВРТ-1-01
Характеристики
Номинальное давление воды в трубопроводе 10
Диаметр трубопровода, мм 80-250
Диаметры кольцевых фрез, мм 38, 51, 79, 95,121
