T 7204 H T Truck Стенд сход-развал 3D для грузовых автомобилей

ТЕХНО ВЕКТОР 7
с технологиями 3D для грузовых автомобилей

Серия	Серия Truck. Серия стендов для регулировки углов установки колес грузовых автомобилей.
Количество камер	Четыре неподвижные камеры.
Типы камер	Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа	Напольный. Две стойки.
Компьютерная стойка	T - серии
Применяемость	Яма
Расстояние от камер до центра передних поворотных платформ	2000 - 3500 мм
Основные преимущества	Позволяет производить измерение грузовиков с колесной базой до 16 метров. Обеспечивает возможность сквозного проезда. В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.

Стенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

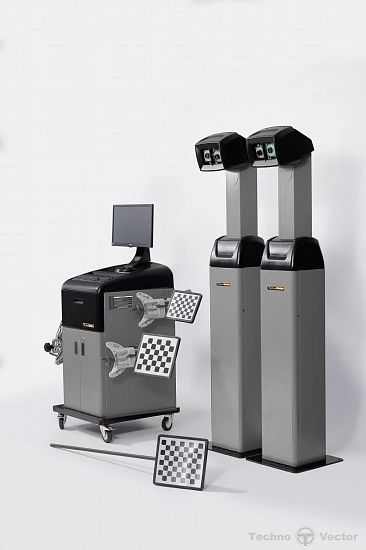

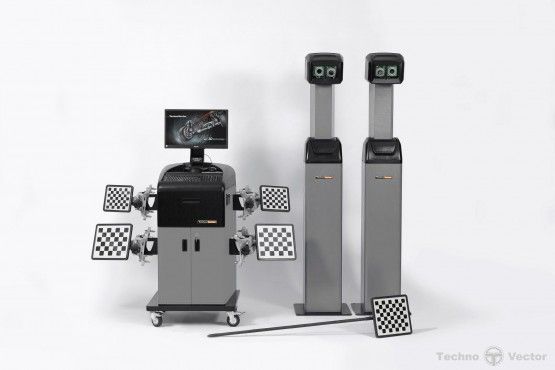

СТЕНДЫ СОДЕРЖАТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:

1. Компьютерная стойка
   • эргономичная рабочая панель управления;
   • полноразмерная клавиатура;
   • беспроводной пульт управления;
   • современный, высокопроизводительный процессор;
   • 21,5 дюймов LCD цветной широкоформатный монитор;
   • цветной струйный принтер;
   • программное обеспечение Техно Вектор с трехмерной визуализацией.


2. Самоцентрирующиеся захваты колес.

   Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.

3. Мишени.

   Пассивные отражатели без содержания электронных элементов, состоящие из:

   • плоских мишеней с градиентным рисунком, покрытым защитным слоем;
   • прочного ударо-защищенного корпуса.


4. Специальная мишень-щуп



   Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.

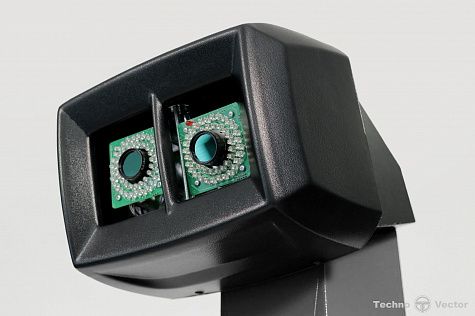

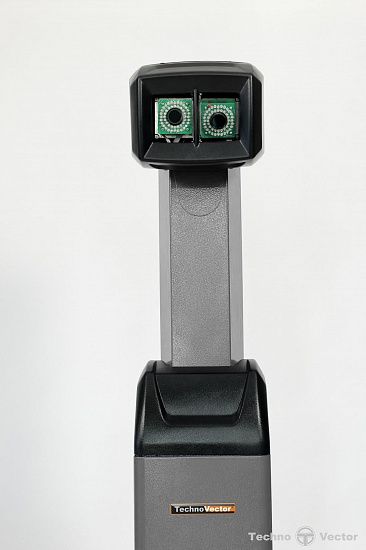

5. Система машинного зрения



   Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

   Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.

   Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

6. Программное обеспечение Вектор 3D



   Операционная система - лицензионная Microsoft Windows 10.
   Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
   Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
   В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
   Программное обеспечение включает расширенную систему управления отчетами.


7. Комплект вспомогательных устройств и приспособлений.

Количество камер - Четыре неподвижные камеры.
Типы камер - Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа - Напольный. Две стойки.
Компьютерная стойка - T - серии
Применяемость -
Расстояние от камер до центра передних поворотных платформ -
Основные преимущества - Позволяет производить измерение грузовиков с колесной базой до 16 метров.
Обеспечивает возможность сквозного проезда.
* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.

АКСЕССУАРЫ "ТЕХНО ВЕКТОР 7 TRUCK"

Система машинного зрения	1
Компьютерная стойка	1
Электронный блок	1
Мишени с градиентным рисунком	4
Самоцентрирующийся колесный адаптер (захват)	4
Стопор руля	1
Упор для тормоза	1
Поворотная платформа	2
Приемник пульта дистанционного управления	1
Пульт дистанционного управления	1
Руководство по эксплуатации	1
Струйный цветной принтер	1
Мишень-щуп	2*



Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
