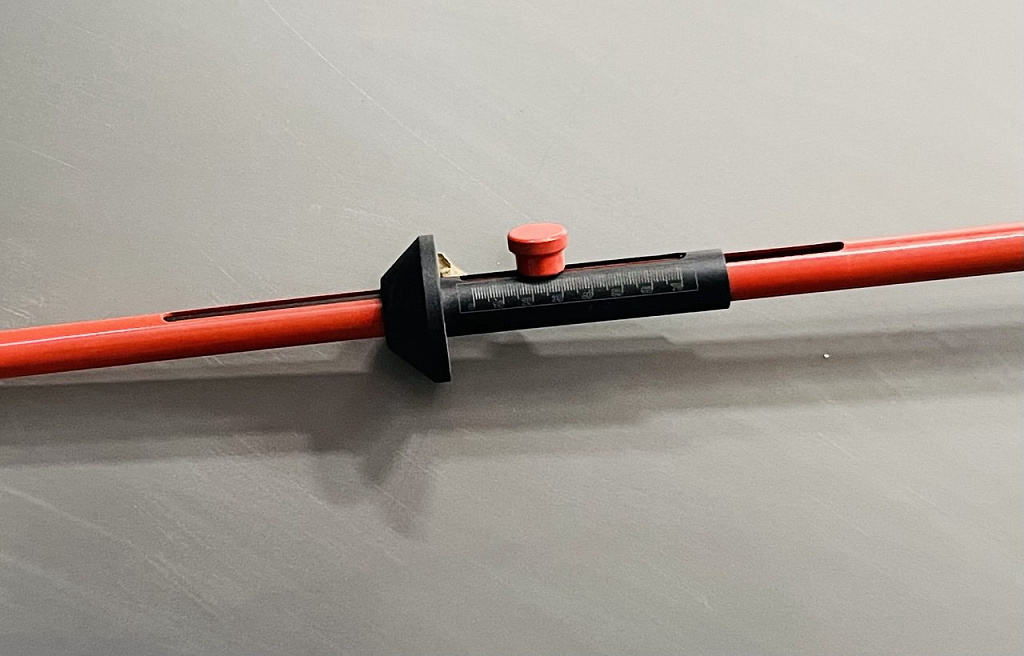

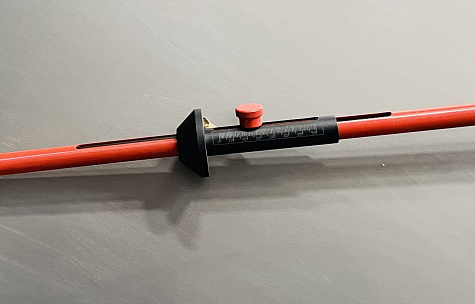

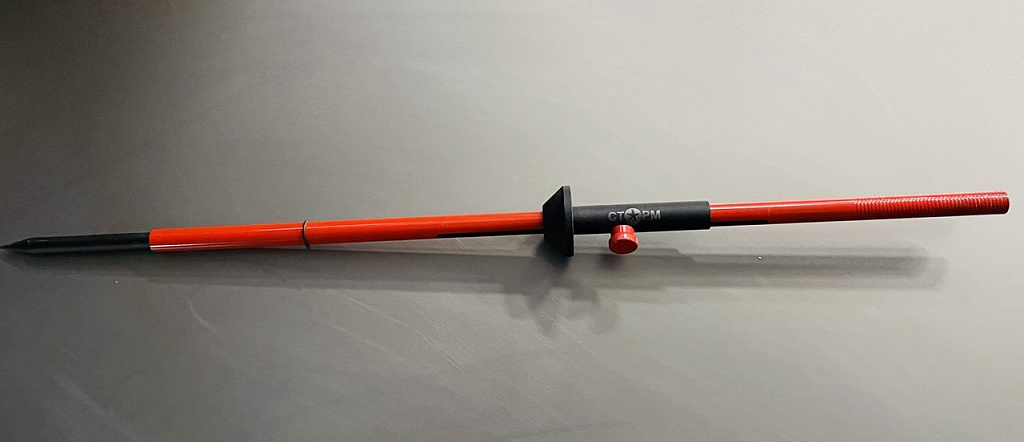

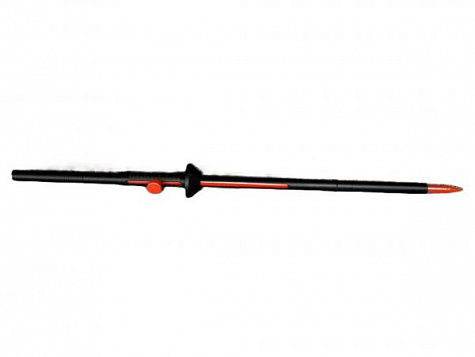

Приспособление для проверки свободного хода педалей тормоза и сцепления

Прибор предназначен для проверки свободного хода педалей тормоза и сцепления.

Методика выполнения проверки свободного хода

1. Подготовить приспособление для проверки свободного хода педалей тормоза и сцепления к работе.

2. После этого установить приспособление в кабине машины, уперев его острием стержня 5 в полик кабины возле проверяемой педали.

3. Ослабив винт 1, добиться такого взаимного расположения трубки 2 и стержня 5 приспособления, чтобы фланец муфты

4. Зафиксировать винтом 1 взаимное положение трубки 2 и стержня 5.

5. Нажатием ноги на педаль выбрать ее свободный ход, удерживая приспособление в выбранном положении.

Внимание! В случае, если свободный ход педалей отличается от указанного в нормативно-технической документации,

 произвести регулировку свободного хода педалей в соответствии с указаниями нормативно-технической документации

и произвести повторную проверку величины свободного хода педали.

При этом муфта 3 вместе с резиновым кольцом 4 переместится по трубке 2 на величину свободного хода педали и

останется в этом положении. Величина свободного хода педали будет соответствовать делению шкалы муфты 3,

 напротив которого после проведения проверки будет находиться риска А трубки 2.

3 находился под педалью, свободный ход которой проверяется.

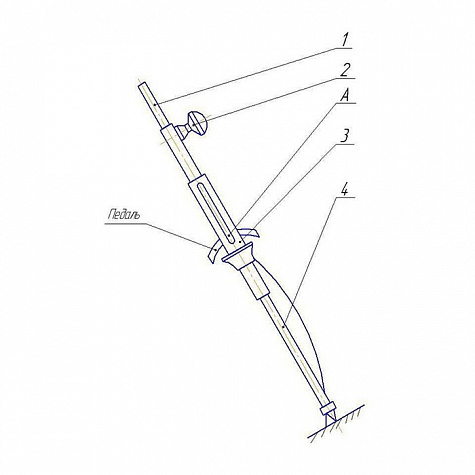

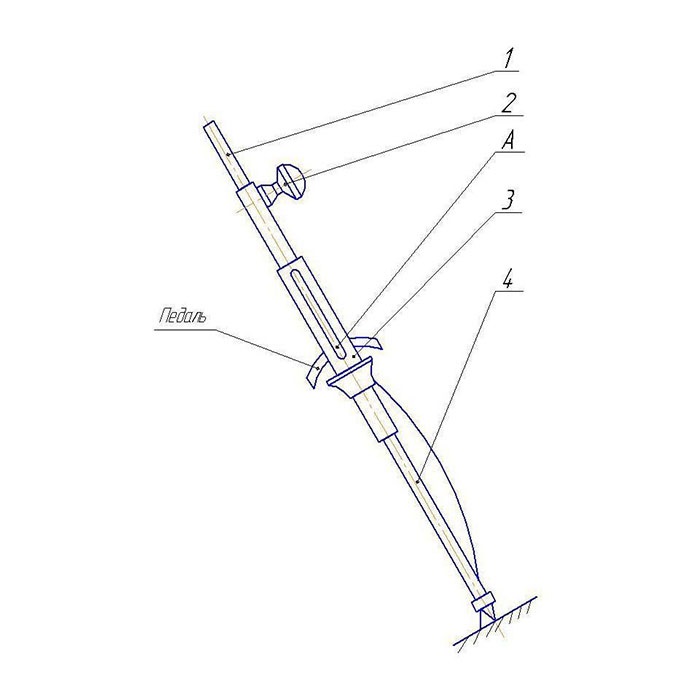

Для этого необходимо совместить нулевую отметку на шкале муфты 3 (см. рисунок) с риской А на трубке 1

 и зафиксировать муфту 3 в этом положении резиновым кольцом
