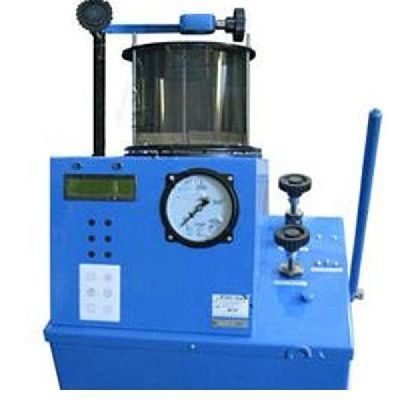

Стенд для испытания и регулировки форсунок М-107Э-CR

ОПИСАНИЕ

Стенды М-107Э-CR предназначены для испытания и регулировки форсунок автотракторных дизельных

двигателей и дизельных инжекторов системы «Common Rail»: электромагнитных производства фирм

 BOSCH, DENSO, DELPHI и пьезоэлектрических производства фирм BOSCH, DENSO, SIEMENS, демонтированных с двигателя.



Стенды позволяют проверять следующие параметры:

- Давление начала впрыска;

- Качество распыления топлива;

- Герметичность запорного конуса;

- Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).

На стендах существует прямая топливная магистраль для проверки вибрации иглы и звуковых характеристик распылителя.

Измерения стендом М-107Э-CR производятся высокоточным датчиком давления и отображаются на индикаторе электронного блока.

Для проверки дизельных форсунок системы «Common Rail» в стенды встроен модулятор сигналов «Common Rail Tester». Модулятор сигнала

 применяется перед разборкой и дефектовкой форсунок для предварительной проверки работоспособности, приблизительной оценки

 гидроплотности, степени засоренности или размытости распыливающих отверстий распылителя.

После сборки форсунки при помощи модулятора оценивается правильность сборки, при необходимости «пристукивание»

шарикового клапана к седлу, проверяется давление открытия распылителя.

В электронном блоке Модулятора сигналов «Common Rail Tester» запрограммированы длительность импульсов,

частота срабатывания форсунки и количество срабатываний.

При подключении к прибору тестируемой форсунки происходит автоматическое определение сопротивления

катушки электроклапана, по которому определяется фирма-производитель и параметры напряжения управляющего сигнала.

В комплект поставки Модулятора сигналов «Common Rail Tester» входит два кабеля с прозрачной изоляцией для

электромагнитных инжекторов – с разъемами для BOSCH и грузовых инжекторов, и два кабеля для пьезоэлектрических

инжекторов – кабель с красной изоляцией для пьезо инжекторов SIEMENS и кабель с красной изоляцией и красными

метками для пьезо инжекторов BOSCH.




Технические характеристики




Диапазон воспроизводимого давления, МПа (кгс/см2)   0...40 (0...400)

Емкость для топлива, л не менее  и 2

Подача топлива, мм3/цикл, не менее  1200

Габаритные размеры, мм, не более   480х456х716

Масса (без топлива), кг, не более   25

Количество обслуживающего персонала, чел.  1
