Стенд предназначен для испытания и проверки механических форсунок отечественного производства. Измерения давления производятся на электронном табло. На стенде можно проводить опрессовку форсунок.

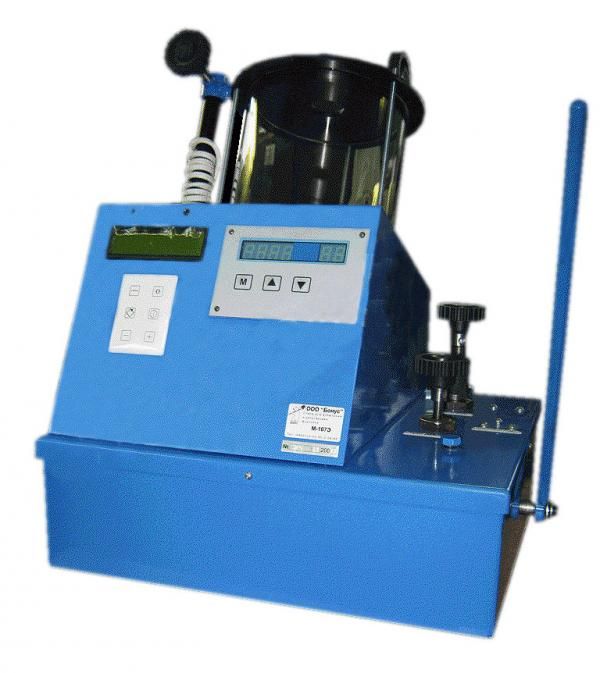

Стенды М-107, М-107Э предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей на передвижных диагностических установках, и позволяют проверить следующие параметры:
М-107 проверяет давление начала впрыска;
Качество распыления топлива;
Герметичность запорного конуса;
Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
Измерения стендом М-107 производятся по стрелочному манометру, стендом М-107Э - высокоточным датчиком давления и отображаются на индикаторе электронного блока. Подобное происходит и на cтенде для ремонта ТНВД.
Стенд состоит из корпуса и крышки. На крышке сверху расположены: кожух; рукоятка крана сброса давления из системы ; рукоятка отключения магистрали манометра и накопителя; штуцер выходного давления; щуп уровня топлива; винт стравливания воздуха. На крышке снизу расположены: топливный бак; плунжерный насос; накопитель. Топливный бак имеет в днище сливную пробку.
