Компрессометр предназначен для измерения давления конца такта сжатия на дизельных двигателях различных автомобилей. Измерительный манометр имеет прочный гибкий шланг с быстросъёмным разъёмом, диапазон измерения 0 – 70 бар, цена деления 1 бар. В комплект входит набор наиболее распространённых резьбовых адаптеров для измерения через резьбовые отверстия форсунок.

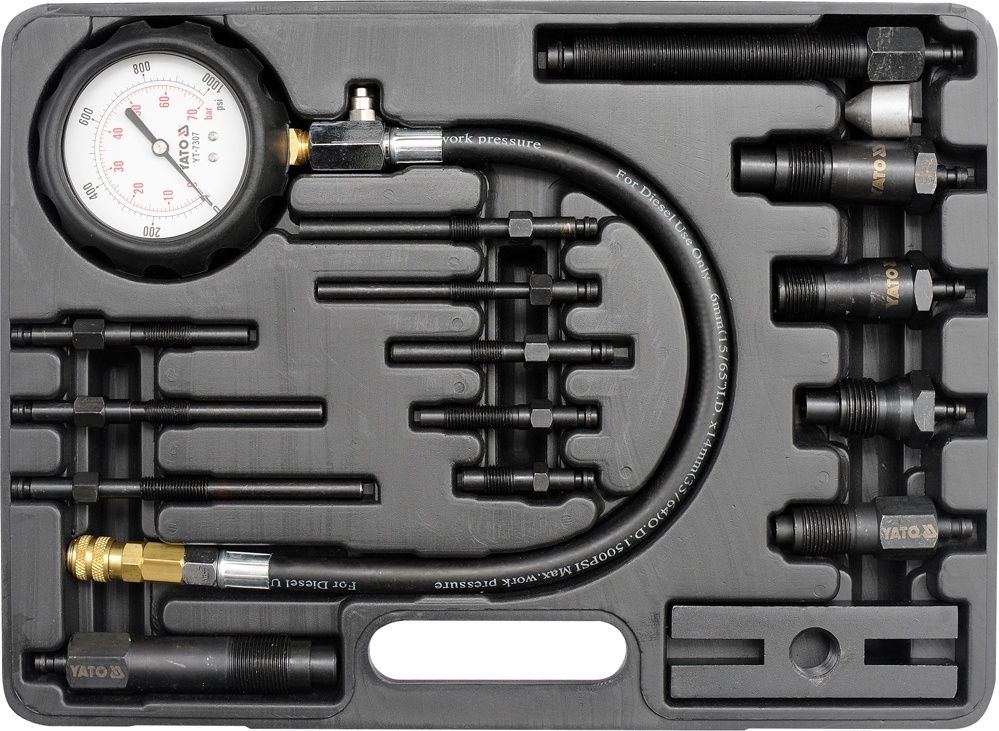

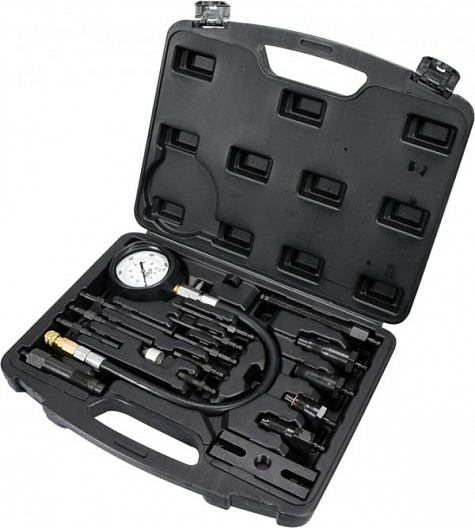

Комплектация:
Манометр со шлангом 340 мм и спускным клапаном.
Комплект переходников для подключения к резьбовому отверстию топливных форсунок: М10х1 – 91 мм, М10х1 – 119 мм, М10х1,25 – 135 мм, М22х1,5 – 18 мм, М10х1 – 113 мм, М10х1 – 102 мм, М10х1 – 83 мм, М10х1,25 – 64 мм, М10х1,25 – 47 мм.
Комплект переходников для подключения к резьбовому отверстию свечей накаливания: М24х1,5 – 88 мм, М22х1,5 – 73 мм, М24х2 – 63 мм, М20х1,5 – 75 мм.
Винтовой переходник 160 мм.
Н-образная оправка.
Подготовка к работе
Необходимо убедиться в том, что стартер и аккумулятор исправны, а также в том, что аккумулятор заряжен на
максимум.
В наборе имеются адаптеры, заменяющие форсунки и калильные свечи. Выбрать по таблице адаптер, соответствующий
размером двигателю.
Пользование прибором
Подождать, пока двигатель не наберет нормальную рабочую температуру.
Остановить двигатель и снять все калильные свечи или форсунки. Провести демонтаж согласно руководству по
эксплуатации двигателя.

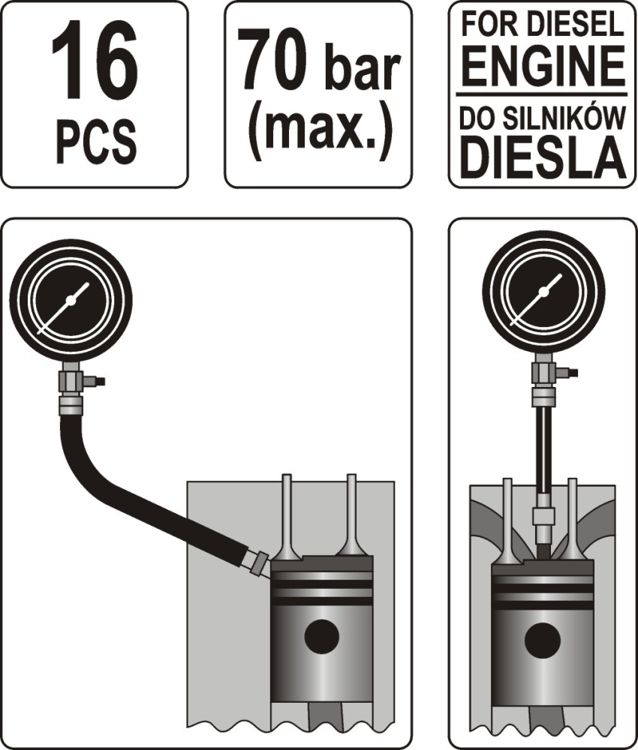

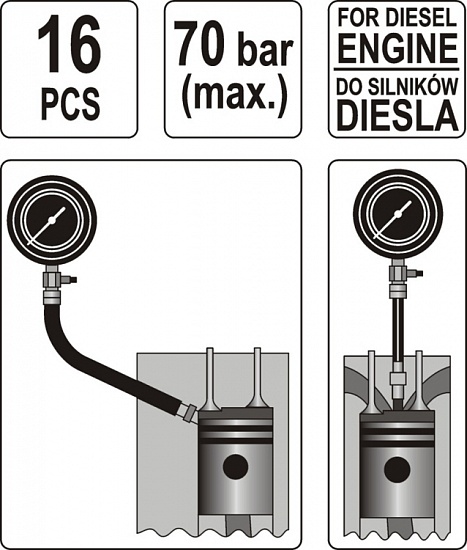

Адаптер измерителя давления компрессии надежно ввинтить вместо снятой форсунки или калильной свечи. Убедиться
в том, что адаптер имеет соответствующий размер. С помощью соединителя подключить к адаптеру измеритель
давления компрессии.
Отключить питание топливного насоса.
Открыть дроссель на максимум и с помощью стартера провести 6 - 8 полных оборотов двигателя. Измеритель
автоматически зарегистрирует максимальное значение давления компрессии.
Отключить давление, нажимая на кнопку выпускного клапана. Отключить измеритель и адаптер, а затем повторить
процедуру со следующим цилиндром.
Консервация
Измеритель и адаптеры следует содержать в чистоте. Особое внимание обратить на чистоту резьбы адаптеров. В случае потребности почистить ее щеткой из проволоки.
