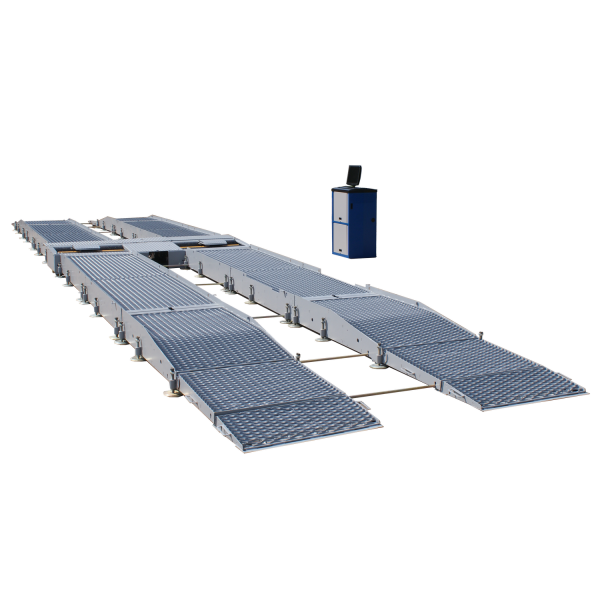

Передвижная линия технического контроля ЛТК-4Л-СП-14
представляет собой комплекс с напольной установкой блока
роликов тормозного стенда с эстакадой
с нагрузкой на ось до 3,5 т.
|
|
|
Передвижная линия технического контроля легковых автомобилей, микроавтобусов и мини-грузовиков с нагрузкой на ось до 3 т. Напольная установка блока роликов с эстакадой. Комплект ПК-опция.
при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.
Системы автомобиля, проверяемые при помощи средств технического диагностирования линии технического осмотра:
• тормозная система
• рулевое управление
• элементы подвески и колеса
• двигатель
• внешние световые приборы
• светопропускания стекол
Принцип работы линии технического осмотра:
• последовательный сбор и программная обработка результатов измерений приборов, входящих в состав линии, и визуального контроля технического состояния АТС;
• результаты измерений от приборов передаются по беспроводной связи (Bluetooth) или радиоканалу на ПК линии;
• результаты визуального контроля вносятся техническим экспертом вручную через клавиатуру ПК;
• измерения от всех приборов, входящих в состав линии, в режиме online отображаются на мониторе ПК;
• все проведенные осмотры архивируются в программе ПО ЛТК ГАРО и в любой момент могут быть выведены на экран монитора, распечатаны, переданы на электронный носитель;
• ПО ЛТК ГАРО формирует отчет для Единой автоматизированной информационной системы технического осмотра (ЕАИСТО) ГИБДД МВД России.
Программное обеспечение линии технического осмотра:
Программное обеспечение линий предусматривает формирование, хранение и передачу следующих данных:
• регистрацию учетных данных проверяемого АТС;
• регистрацию сведений о владельце АТС и оплате выполненных работ;
• измерение показателей эффективности работы систем автомобиля;
• регистрацию выявленных неисправностей по существующим нормативам;
• оформление результатов проверки технического состояния АТС;
• хранение полученных результатов осмотра;
• составление статистических отчетных документов о ходе проверки АТС;
• возможность видеорегистрации АТС, проходившей технический осмотр в автоматическом режиме;
• возможность передачи данных в ЕАИСТО в автоматическом режиме;
• печать диагностической карты (ДК);
• печать фотографий АТС проходивших технический осмотр, включая печать ДК с фотографией АТС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Характеристики проверяемых автомобилей:
Максимальная нагрузка на ось, кг
3 500
Диаметр колес (по шине), мм
520-790
Количество осей, не более
10
Расстояние между внутренними/наружными торцами роликов тормозного стенда, мм
800/2.200
Питание линии от трехфазной сети переменного тока:
- напряжением, В
380±10%
- частотой, Гц
50±1%
Установленная мощность электрооборудования, кВт
12
Масса брутто, кг, не более
1265
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ:
Диапазоны измерения
Диапазон измерения тормозной силы на одном колесе, кН
От 0 до 10
Диапазон измерения силы, создаваемой на органе управления, Н
От 0 до 1.000
Диапазон измерения массы, кг
От 0 до 3 500
Диапазон измерения угла поворота рулевого колеса, град
От 0 до 55
Диапазон измерения угла наклона светотеневой границы, угл. мин.
От 0 до 140
Диапазон измерения силы света внешних световых приборов, кд
От 0 до 150 000
Диапазон измерения содержания углеводородов, об.д., млн
От 0 до 2 000
Диапазон измерения содержания оксида углерода, об.д.%
От 0 до 5,00
Диапазон измерения содержания диоксида углерода, об. д.%
От 0 до 16
Диапазон измерения содержания кислорода, об. д.%
От 0 до 21
Диапазон измерения дымности, %
От 0 до 99,9
Диапазон измерения светопропускания стекол, %
От 45 до 99
Диапазон измерения уровня звукового давления (шума), дБ
От 30 до 130
КОМПЛЕКТ ПОСТАВКИ:
Наименование
Кол., шт.
Устройство опорное
1
Эстакада
1
Стойка приборная СП-3
1
Стойка приборная СП-4
1
Датчик усилия на органе управления ТС (педаметр)
1
Комплект дистанционного управления
1
Модуль 4WD
1
Система взвешивания
1
Упоры колесные
2
Мостки переездные
2
Комплект беспроводной связи КБС
1
Манометр шинный МД-214
1
Штангенциркуль ШЦ-1-150
1
Прибор проверки фар модели ОПК
1
Газоанализатор АВГ-4
1
Дымомер АВГ-1Д
1
Прибор для измерения суммарного люфта рулевого управления автотранспортных средств ИСЛ-401 МК
1
Прибор проверки светопропускания стекол (тауметр) ИСС-1
1
Секундомер СОС пр–2б-2- 000
1
Комплект ПО ЛТК 6.4
1
Комплект эксплуатационных документов
1
Комплект инструмента для поверки
По дополнительному заказу
Комплект ПК
По дополнительному заказу
Тестер люфтов ТЛ 2000
По дополнительному заказу
Шумомер
По дополнительному заказу
Течеискатель горючих газов
По дополнительному заказу
Нагружатель сцепного устройства
По дополнительному заказу
ТРАНСПОРТИРОВОЧНЫЕ ХАРАКТЕРИСТИКИ:
Грузовое место Масса брутто, кг Габаритные размеры,см Состав грузового места
№ 1
1167
74x43x65
Кабели, газоанализатор, дымомер, измеритель светового коэффициента пропускания автомобильных стекол, комплект эксплуатационных документов, манометр шинный, прибор для измерения люфта, программный продукт, секундомер, штангенциркуль, кабели нуль-модемные
№ 2
493
265х100х50 Устройство опорное, крышки и мостики из комплекта инструмента и принадлежностей
№ 3
194
170х80х90
Два горизонтальных звена эстакады
№ 4
194
170х80х90
Два горизонтальных звена эстакады
№ 5
182
220х80х55
Два наклонных звена эстакады
№ 6
182
220х80х55
Два наклонных звена эстакады
№ 7
170
110х70х55
Комплект инструмента и принадлежностей, комплект монтажных частей
№ 8
35
76х54х40
Прибор проверки фар
№9
12
175х15х11
Прибор проверки фар
№ 10
75
132х67х39 Стойка приборная
