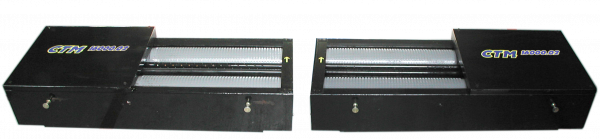

СТМ 16000.02

Универсальный модульный тормозной стенд СТМ 16000.02 предназначен для проверки тормозной системы всех типов автомобилей, включая большегрузные, с нагрузкой на ось до 16 тонн Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде. Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам. Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска. Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики. Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении. Подробное описание СТМ 16000.02 Универсальный модульный тормозной стенд СТМ 16000.02 предназначен для проверки тормозной системы всех типов автомобилей, включая большегрузные, с нагрузкой на ось до 16 тонн, шириной колеи 900-2900 мм и диаметром колес от 600 до 1200 мм. Рекомендуемые размеры производственного помещения - 7,5×18 м. Функции: Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ Р 51709-2001 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня" по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС. Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло. Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта. Распечатка протокола измерений и графиков тормозных сил. Вывод на экран монитора и светофор указаний оператору и водителю. Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля. Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК. Достоинства: Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде. Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам. Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска. Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики. Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении. Диапазон измерений тормозной силы от 0 до 40 кН Предел относительной погрешности измерений тормозной силы, не более ±3 % Диапазон измерений силы, прикладываемой к органам управления тормозных систем от 0 до1000 Н Предел относительной погрешности измерений силы, прикладываемой к органам управления тормозных систем , не более ±5 % Диапазон измерений массы от 0 до 16000 кг Предел относительной погрешности измерений массы, не более ±3 % Мощность, потребляемая стендом, не более 16 кВт Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84 - напряжение 380+10%-15% В - частота 50±1 Гц Время установления рабочего режима, не более 15 мин Время непрерывной работы стенда, не менее 8 ч Габаритные размеры опорное роликовое устройство, не более 2010×800×440 мм Габаритные размеры шкаф управления, не более 550×460×120 мм Масса опорное роликовое устройство, не более 600×2 кг Масса шкаф управления, не более 20 кг Рабочий диапазон температур опорного устройства от -10 до +40 ºC Средний срок службы, не менее 8 лет Средняя наработка прибора на отказ, не менее 6000 ч
