Назначение:
Компьютерный стенд для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюйма.
Техно Вектор, модификации 4108, 4214N, 4216 (далее прибор) позволяет осуществлять измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес *;
- углы симметрии осей *.
для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.
* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».
Описание:

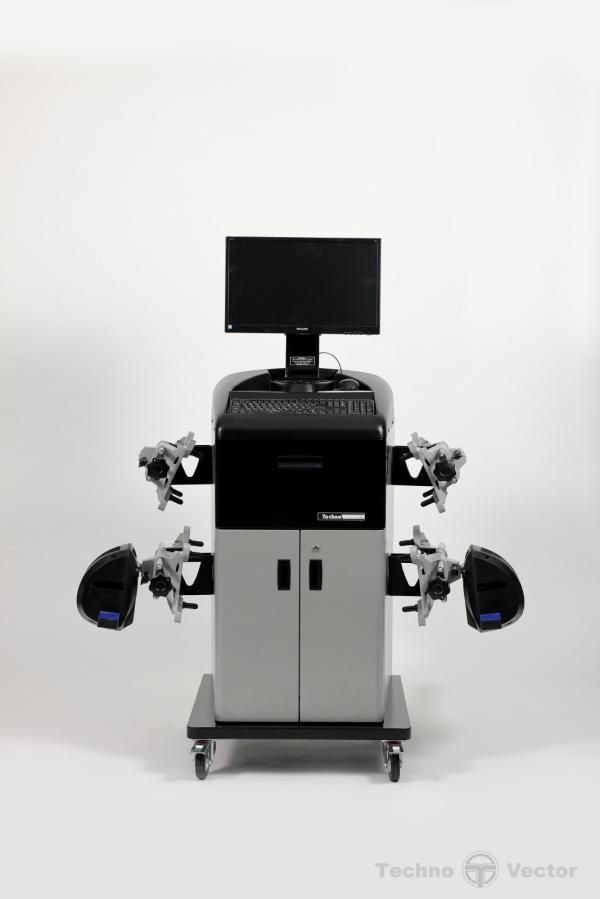

Модификации прибора 4108 – оснащаются 4 датчиками поворота и 4 датчиками измерителями вертикальных углов.
Наименование параметра
|
Диапазон
измерений
|
Макс.
погрешность
измерений
|
Сред.
статист.
погрешность
|
Углы установки передних колес
|
Углы развала колес
|
±8º
|
±5'
|
±2'
|
Угол суммарного схождения передних колес
|
±5º
|
±6'
|
±3'
|
Угол продольного наклона шкворня
|
±19º
|
±10'
|
±6'
|
Угол поперечного наклона шкворня
|
±19º
|
±10'
|
±6'
|
Углы поворота колес передней оси
|
±11º
|
±10'
|
±6'
|
Максимальный угол поворота колес**
|
±45º
|
±30'
|
±20'
|
Углы установки задних колес
|
Углы развала колес
|
±8º
|
±5'
|
±2'
|
Угол суммарного схождения колес задней оси
|
±5º
|
±6'
|
±3'
|
Углы индивидуального схождения колес задней оси
|
±2,5º
|
±5'
|
±2'
|
Углы симметрии
|
Угол смещения передней оси
|
±2,5º
|
±6'
|
±3'
|
Угол смещения задней оси*
|
±2,5º
|
±5'
|
±2'
|
Угол движения
|
±2,5º
|
±5'
|
±2'
|
Угол отклонения геометрии оси*
|
±2,5º
|
±6'
|
±3'
|
* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ
Наименование параметра
|
Значение
|
Напряжение, В
|
220 ± 10%
|
Частота, Гц
|
50/60
|
Диапазон крепления колесного адаптера (захвата), дюймы
|
12 ÷ 22
|
Рабочая температура, °С
|
+10 ÷ +35
|
Потребляемая мощность, Вт
|
150
|
Масса, нетто, Кг,
|
182
|
Масса, брутто, Кг
|
212
|
Объем, м3
|
1,3
|
Количество мест в упаковке
|
5
|
Климатическое исполнение прибора по ГОСТ
|
ГОСТ 15150-69
|
ОПИСАНИЕ ТОВАРА
Модификации прибора 4108 – оснащаются 4 датчиками поворота и 4 датчиками измерителями вертикальных углов.

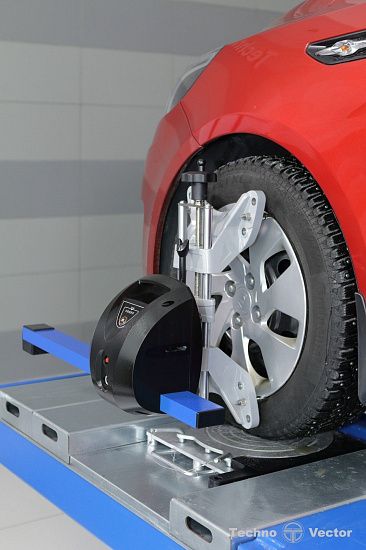

Измерительные блоки оснащены электронными уровнями и подключаются к компьютерной стойке посредством кабелей.
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
тип упаковки
|
габаритные размеры (мм)
|
количество
|
картонная упаковка на деревянном поддоне (компьютерная стойка)
|
700х810х1200
|
1
|
деревянный ящик
|
1230х600х360
|
1
|
деревянный ящик
|
930х360х540
|
1
|
картонная упаковка
(системный блок)
|
400х230х460
|
1
|
картонная упаковка (монитор)
|
450х450х125
|
1
|
Вес БРУТТО: 200 кг.
Объем: 1,20 м3
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
