ОПИСАНИЕ

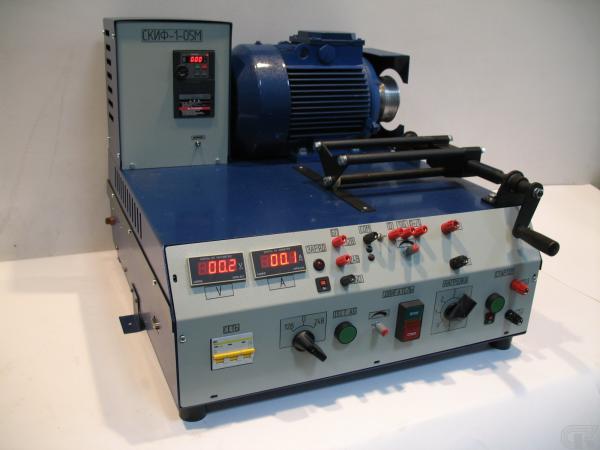

Предназначен для проверки технического состояния снятых с автомобилей генераторных установок с
номинальным напряжением 14В и 28В под нагрузкой, а также стартеров в режиме холостого хода.
Стенд позволяет выполнить:
- контроль тока и напряжения проверяемого генератора;
- проверку генераторов с терминалами D+, L, P-D, FR-SIG, COM(LIN/BSS);
- ступенчатое изменение нагрузки генератора;
- плавное изменение частоты вращения двигателя привода генератора;*
- вывод на экран персонального компьютера параметров генератора: ток, напряжение, осциллограмма выходного напряжения с возможностью печати диагностической карты.
|
№
п/п
|
Характеристика
|
Скиф
1-05
|
Скиф
1-05/220
|
Скиф
1-05М
|
Скиф
1-05А
|
Скиф
1-05А/220
|
|
1
|
Тип конструкции
|
настольный
|
настольный
|
настольный
|
настольный
|
настольный
|
|
2
|
Ток нагрузки max (при 14В), А
|
110
|
110
|
190
|
110
|
110
|
|
3
|
Ток нагрузки max (при 28В), А
|
55
|
55
|
100
|
55
|
55
|
|
4
|
Число ступеней регулировки нагрузки
|
7
|
7
|
7
|
7
|
7
|
|
5
|
Диапазон изменения частоты вращения привода, об/мин
|
0-3000
|
0-3000
|
0-3000
|
3000*
|
3000*
|
|
6
|
Питание, В (50 Гц)
|
3×380
|
220
|
3×380
|
3×380
|
220
|
|
7
|
Номинальное напряжение встроенных АКБ, В
|
12/24
|
12/24
|
12/24
|
12/24
|
12/24
|
|
8
|
Напряжение (максимальный ток силового источника питания стартеров), В
|
12/24
(до 130А)
|
12/24
(до 130А)
|
12/24
(до 130А)
|
12/24
(до 130А)
|
12/24
(до 130А)
|
|
9
|
Напряжение (ток) встроенного источника питания, В
|
12/24 (5А)
|
12/24 (5А)
|
12/24 (5А)
|
12/24 (5А)
|
12/24 (5А)
|
|
10
|
Потребляемая мощность, кВт
|
2,2
|
2,2
|
4,0
|
2,2
|
2,2
|
|
11
|
Габариты, мм
|
635×670×530
|
635×670×530
|
635×670×530
|
586×670×530
|
635×670×530
|
|
12
|
Масса, кг
|
60
|
60
|
95
|
60
|
60
|
