Стенд предназначен для промывки кассет воздухоочистителя объектов 172М, 137, 155, 166 и 915 при техническом обслуживании в стационарных и полевых условиях.
Привод Ручной и электрический
тип АОЛ2-12-2, асинхронный, переменного трехфазного тока
напряжение, В 220/380
мощность, Вт 1100
частота вращения вала, об/мин 2850
Редуктор:Червячный
передаточное число40
Смазка Масло МТ-16п
Промывочная жидкость Дизельное топливо
Количество промывочной жидкости, л 200
Время на установку и снятие кассеты, мин 0,5
Время на промывку одного комплекта кассет, мин 15-20
Время, необходимое на замену промывочной жидкости, мин 25-30
Время подготовки стенда к работе, мин 10-15
Габаритные размеры, мм 1290х590х905
Масса стенда (сухого), кг 60
|
Промывочная жидкость
|
Дизельное топливо
|
|
Количество промывочной жидкости, л
|
200
|
|
Время на установку и снятие кассеты, мин
|
0,5
|
|
Время на промывку одного комплекта кассет, мин
|
15-20
|
|
Время, необходимое на замену промывочной жидкости, мин
|
25-30
|
|
Время подготовки стенда к работе, мин
|
10-15
|
|
Габаритные размеры, мм
|
1290х590х905
|
|
Масса стенда (сухого), кг
|
60
|
Устройство и работа

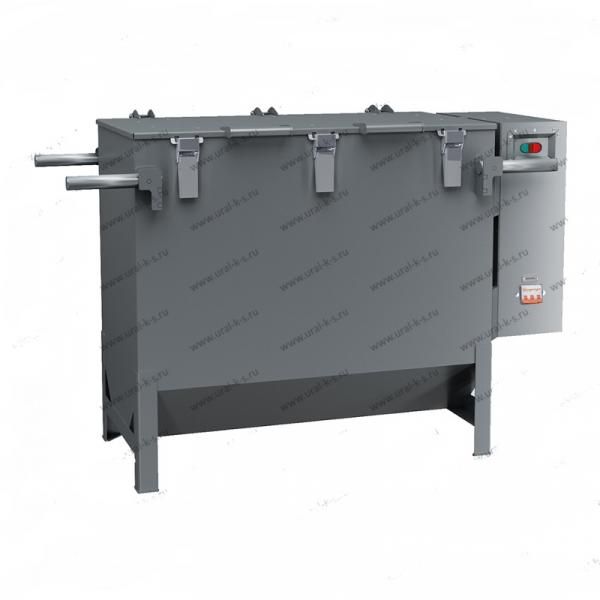

Стенд состоит из промывочного бака, червячного редуктора, электродвигателя, кривошипного механизма привода рамки, рамки для установки кассет и электрооборудования (пакетного переключателя, реле, кнопочного пульта управления, электрического кабеля).
Промывочный бак изготовлен из алюминиевого листа. Сверху бак закрывается крышкой, которая устанавливается на трех петлях и запирается тремя замками. Для обеспечения уплотнения между крышкой и баком в пазу крышки по ее периметру уложена резиновая прокладка.
В нижней части бака установлены съемные решетки, сливной кран и горловина для слива топлива и удаления отстоя. На правой стенке бака крепятся червячный редуктор с электродвигателем, пусковое устройство, реле и переключатель. Внутри бака размещаются кривошипный механизм привода рамки и сама рамка для установки и крепления промываемой кассеты.
Червячный редуктор служит для передачи вращения с понижением оборотов от электродвигателя к кривошипному механизму привода рамки и состоит из корпуса, червяка, червячной шестерни и валика кривошипного механизма привода рамки, который соединяется с червячной шестерней кулачками втулки с внутренними шлицами.
Втулка устанавливается на шлицы вала так, чтобы кулачки втулки совпадали с пазами на червячной шестерне, после чего фиксируется пружинным фиксатором. При работе от ручного привода втулка снимается и на шлицы вала устанавливается рукоятка ручного привода.
Для заправки и слива масла, контроля уровня в корпусе редуктора имеются отверстия, закрытые пробками.
Редуктор переходным фланцем с помощью болтов крепится на правую сторону бака, горловина корпуса редуктора болтами соединена с фланцем электродвигателя. Червяк с валом электродвигателя соединяется с помощью упругой муфты.
Кривошипный механизм привода рамки преобразуется вращение, передаваемое от редуктора или ручного привода, в вертикально-колебательное перемещение рамки с промываемой кассетой.
Принцип промывки кассет воздухоочистителя заключается в резком перемещении и ударе о поверхность дизельного топлива с частотой 70 ударов/мин. С каждым двойным ходом рамка с кассетой поворачивается примерно на 1/10 оборота вокруг оси, ударяясь о дизельное топливо новым местом при каждом погружении, это обеспечивается храповым механизмом с двумя собачками.
Для подготовки стенда к работе от электропривода необходимо:
- установить рукоятку пакетного переключателя в положение, соответствующее напряжению сети 220 или 380 В;
- подключить стенд с помощью электрического кабеля с вилкой к электросети переменного трехфазного тока напряжением 220/380 В;
- открыть крышку бака и установить качалку рамки в верхнее положение, кратковременно включая электропривод, рамку повернуть в горизонтальное положение прижимами вверх;
- залить в бак стенда дизельное топливо до уровня 10-20мм наже рамки (190-200 л).
Для промывки кассет необходимо:
- Установить промываемую кассету в рамку, находящуюся в верхнем коризонтальном положении, и закрепить ее откидывающимися прижимами;
- закрыть крышку бака на замки;
- промыть кассету, включив на 4-5 мин электродвигатель стенда или вращая указанное время рукоятку ручного привода с частотой примерно 70 об/мин;
- после окончания промывки выключить электродвигатель, открыть крышку, установить рамку в верхнее горизонтальное положение, освободить откудные прижимы и вынуть промытую кассету из рамки и установить следующую кассету.
Техническое обслуживание
После окончания работы стенда слить топливо из бака через сливной кран, открыть крышку горловины и удалить отстой, промыть бак чистым дизельным топливом.
Периодически проверять по контрольному отверстию уровень масла в червячном редукторе.
Через 50-60 ч работы стенда заменить масло в червячном редукторе.
Требования безопасности
Не допускать подтекания масла из картера червячного редуктора.
Категорически запрещается работать на стенде от электросети без надежного заземления корпуса электродвигателя через нулевой штырь вилки подсоединительного кабеля.
Периодически проверять надежность контакта заземляющей шины кабеля с корпусом стенда.
Убедиться в правильности установки промываемой кассеты и надежности ее крепления в рамке перед включением стенда.
Промывать кассеты при закрытой на замки крышке бака.
