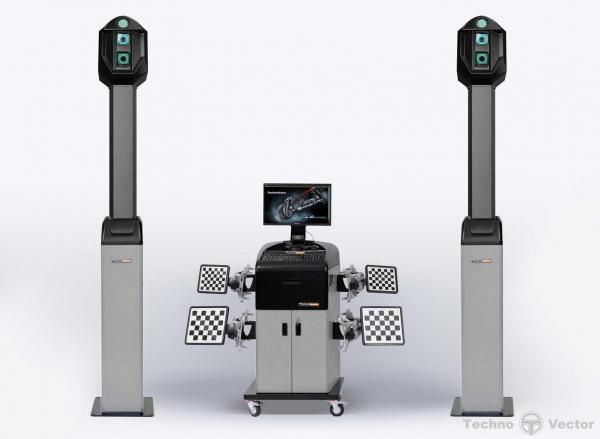

ТЕХНО ВЕКТОР 7 TRUCK HTS
Техно Вектор 7 Truck HTS - серия стендов, разработанная специально для регулировки развал-схождения многоосных грузовиков, тягачей, автобусов, прицепов и полуприцепов.
Предназначен для измерения одновременно до 4х осей, включая транспорт с несколькими управляемыми осями.
Конструкция стенда позволяет осуществлять сквозной проезд, а также подачу задним ходом.

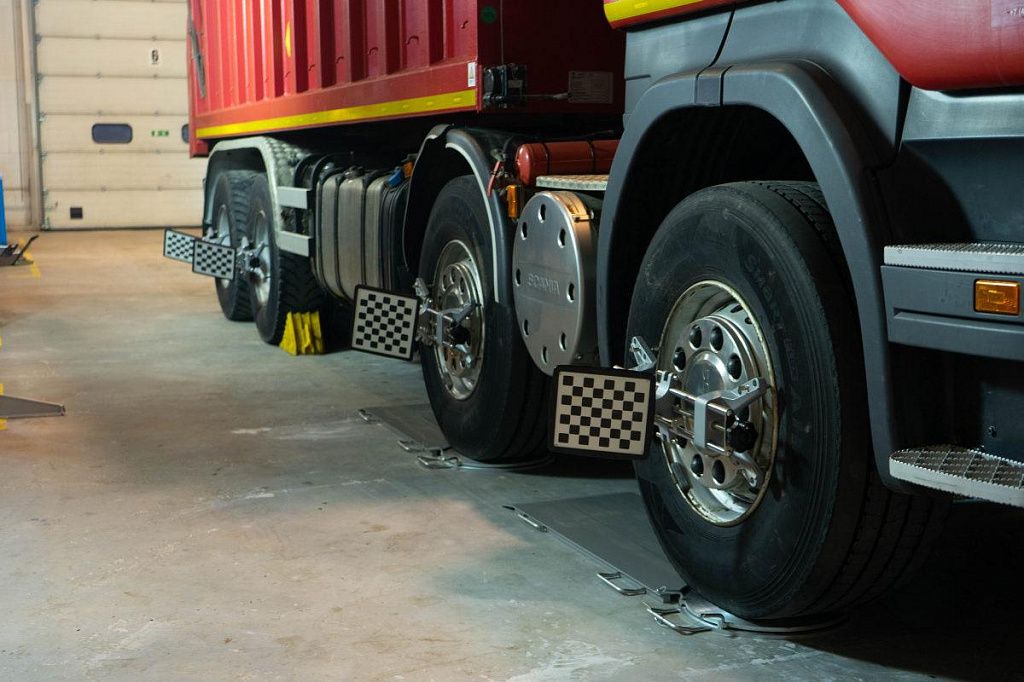

В комплект поставки входят 8 колесных адаптеров (захватов) и 8 измерительных мишеней, а также отдельно стоящие держатели для них.
Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.

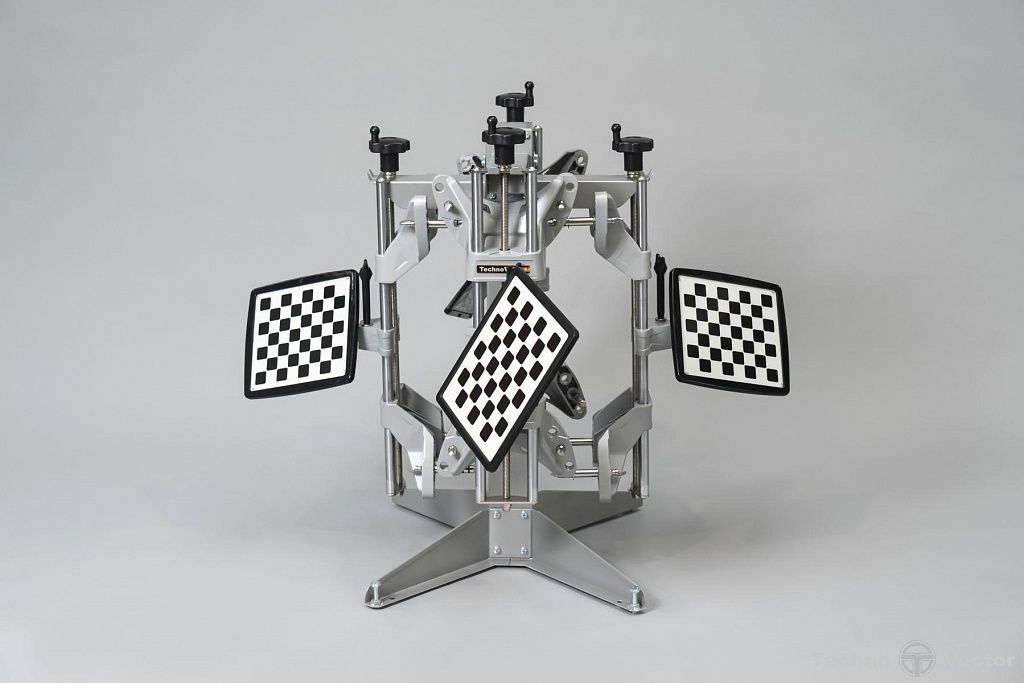

Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15" до 28" без дополнительных аксессуаров.
В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.
Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной - необходимо использовать дополнительные передние поворотные платформы.
ОСНОВНЫЕ СВОЙСТВА:
|
Серия
|
Серия Truck HTS.
Серия стендов для регулировки углов установки колес грузовых автомобилей.
|
|
Количество камер
|
Четыре неподвижные камеры.
|
|
Типы камер
|
Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
|
|
Тип монтажа
|
Напольный.
Две стойки.
|
|
Компьютерная стойка
|
Light- серии
|
|
Применяемость
|
Яма
|
|
Расстояние от камер до центра передних поворотных платформ
|
2500 - 3000 мм *
|
|
Основные преимущества
|

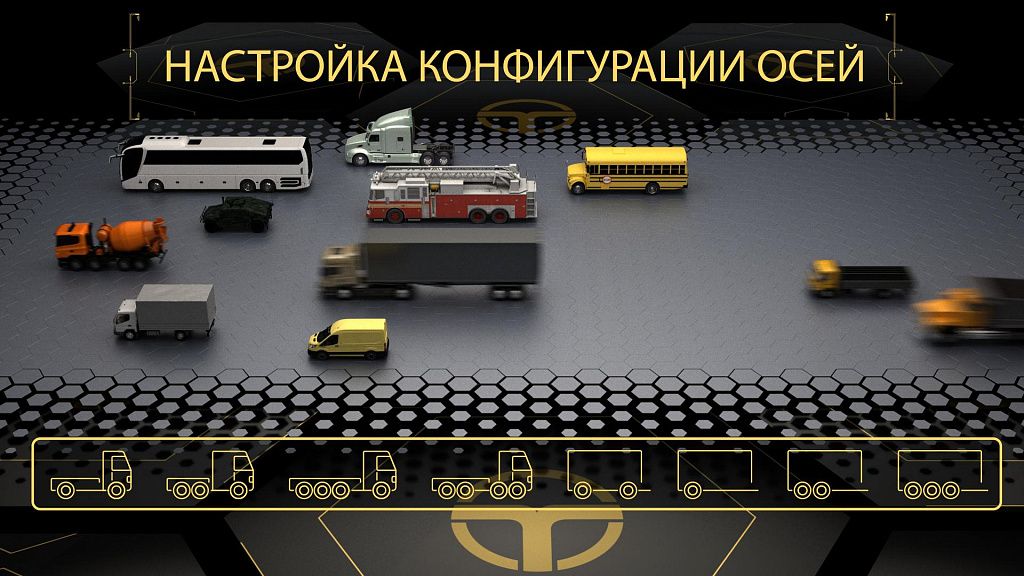

Одновременное измерение до 4-х осей
Работа с дисками до 28" без дополнительных аксессуаров

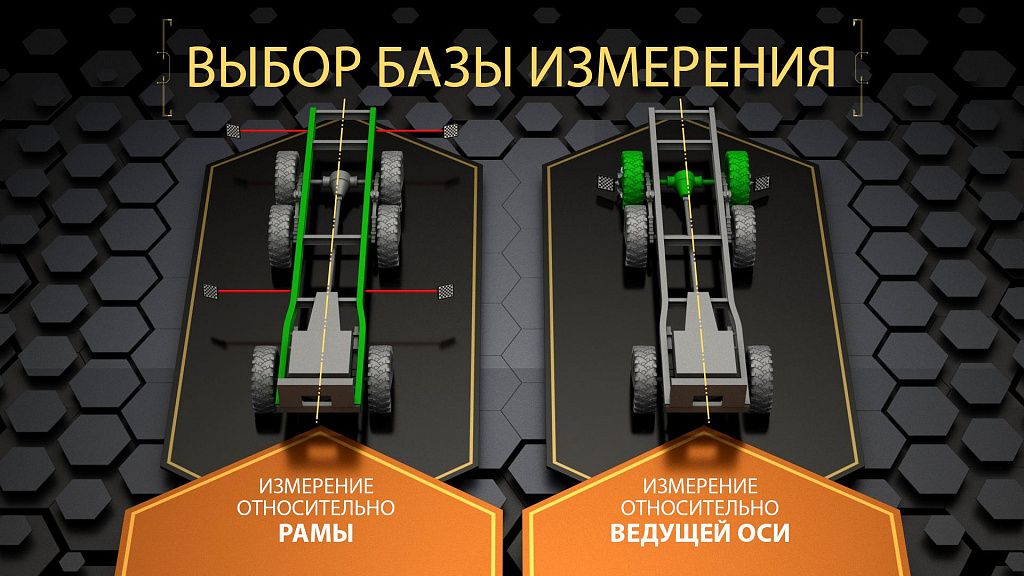

Измерение от рамы или от базовой линии
Расстояние прокатки - 76 см
Позволяет производить измерение транспорта с колесной базой до 16 метров.
Обеспечивает возможность сквозного проезда.
|
|
* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 2900 мм.
|
ГАБАРИТЫ И ТРАНСПОРТИРОВКА
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
|
Тип упаковки
|
Габаритные размеры (мм) (ДхШхВ)
|
Вес (кг)
|
|
Картонная коробка (захваты)
|
590 x 300 x 520
|
17.3
|
|
Картонная коробка (монитор)*
|
560 x 110 x 420
|
3.5
|
|
Ящик фанерный
|
2050 x 515 x 390
|
108.6
|
|
Ящик фанерный
|
2050 x 515 x 390
|
104.5
|
|
Пленка (повортная опора Truck)
|
510 x 430 x 24
|
21.2
|
|
Пленка (повортная опора Truck)
|
510 x 430 x 24
|
21.2
|
|
Картон (стойка компьютерная V)
|
800 x 650 x 1230
|
70.1
|
Вес БРУТТО : 346.4 кг.
Объем: 1.63 m3
