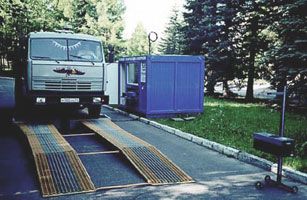

Линия предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 10 тонн при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Тормозной стенд СТС-10У-СП-24 линии инструментального контроля с опорными устройствами напольного исполнения, эстакадой и офисом не требует фундаментных работ.
Основные технические параметры:Характеристики проверяемых автомобилей:
максимальная нагрузка на ось, кг 10.000
диаметр колес (по шине), мм От 520 до 1.300
количество осей, не более 10
Расстояние между внутренними/ наружными торцами роликов, мм 800/2.800
Напряжение, В 380 ±10%
Установленная мощность электрооборудования, кВт, не более 20
СОСТАВ ЛИНИИ ЛТК-10У-СП-16№№
кол-во
1 стенд СТС-10У-СП-24 - контроль тормозных систем АТС с нагрузкой на ось до 10 т. 1
2 прибор ОПК - проверка внешних световых приборов АТС 1
3 газоанализатор АВГ-4-0.01 - контроль СО. СН, СО2, О2, ?, отработавших газов АТС, тахометр, контроль температуры масла в картере двигателя 1
4 дымомер АВГ-1Д-4.01 - контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя 1
5 прибор ИСС-1 - контроль светопропускания стекол 1
6 люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля 1
7 комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между приборами, входящими в ЛТК, и персональным компьютером 1
8 програмный продукт 1
9 стойка приборная СП-4 1
10 секундомер СОС пр–2б-2- 000 1
11 комплект эксплуатационных документов 1
12 набор манометров шинных 1
13 штангенциркуль 1
* - в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозного стенда
ОФИС ЛИНИИ ЛТК-10У-СП-16
Мобильный офис представляет собой помещение на базе стандартного 10-ти футового контейнера. Офис предназначен для организации труда сотрудников ГИБДД, задействованных при проведении государственного технического осмотра АТС. Конструкция и оснащение офиса позволяет использовать его в качестве автоматизированного пункта управления оборудованием, входящим в состав линии инструментального контроля.
Отапливаемый и кондиционируемый офис для аппаратуры и персонала. Радиосвязь при помощи цифрового беспроводного телефона фирмы Panasonic (базовый блок — в офисе, трубка — в автомобиле). Радиус действия в помещении до 50 м, на открытом пространстве — до 300 м. Линия приспособлена для перевозки в кузове бортового автомобиля и установки автокраном или автопогрузчиком грузоподъемностью 2 т. Не требует специально оборудованных утепленных помещений. Может быть оперативно развернута на открытой площадке под навесом, в не отапливаемом ангаре. Применение напольного варианта в любом помещении позволит избежать капитальных установочных работ. Площадь под оборудование 8,19 м, внутренние размеры офиса 2224x2769 мм. Высота 2300 мм. Полезная площадь 6,16 кв. м. В офисе располагаются: офисная мебель (стол, два кресла, полка навесная, топчан); кондиционер (режимы: охлаждение, вентиляция, сушка, обогрев); радиотелефон; электросветовые приборы; аптечка первой медицинской помощи, огнетушитель.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
На всё оборудование предоставляется гарантия 12 месяцев с момента приёмки оборудования в эксплуатацию, но не более 14 месяцев со дня продажи.
Оборудование сертифицировано и внесено в государственный реестр средств измерений;
Техническая документация, прилагаемая к линиям, содержит полное описание по эксплуатации и обслуживанию линии.
Сервисная служба выполняет пуско-наладочные работы, сервисное обслуживание.
МОНТАЖ И ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
Монтаж и пуско-наладочные работы выполняются по отдельному договору и не включены в стоимость оборудования.
