- Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
- Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
- Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
- Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
- Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.
- Благодаря высоте тормозного стенда всего 22 см, возможна напольная установка, которая не требует фундаментных работ.
- Масса стенда всего 360 кг, может быть использован в качестве мобильного тормозного стенда в передвижных пунктах технического контроля.
Подробное описание СТМ 3000М.01

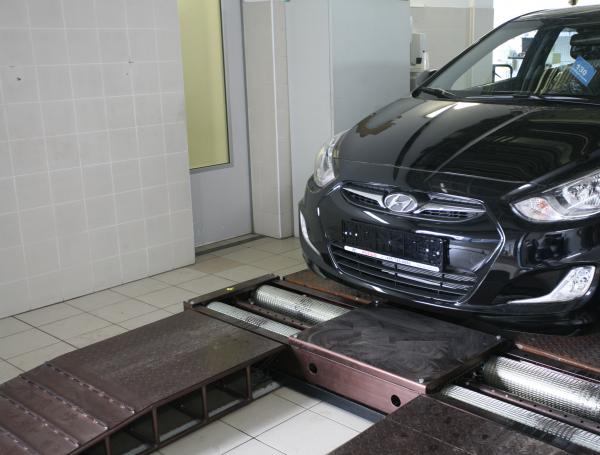

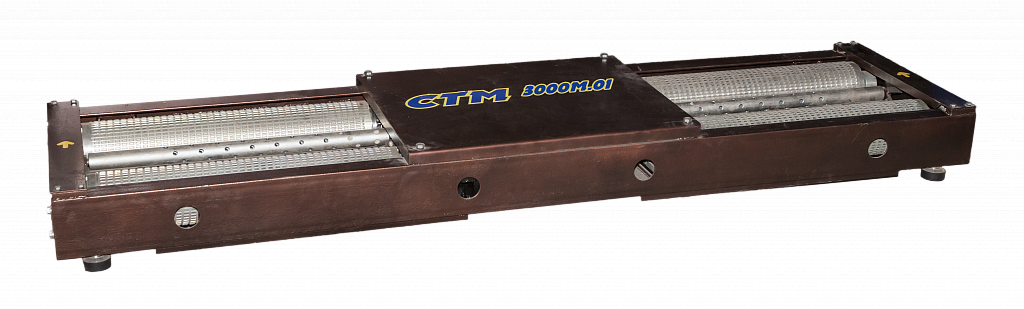

Моноблочный низкопрофильный малогабаритный тормозной стенд СТМ 3000М.01 предназначен для проверки тормозной системы всех типов легковых и грузовых автомобилей с нагрузкой на ось до 3 т, шириной колеи 800-2200 мм и диаметром колес от 500 до 850 мм.
Функции:
- Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ Р 51709-2001 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня" по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС.
- Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло.
- Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта.
- Распечатка протокола измерений и графиков тормозных сил.
- Вывод на экран монитора и светофор указаний оператору и водителю.
- Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля.
- Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК.
Достоинства:
- Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
- Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
- Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
- Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
- Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.
- Благодаря высоте тормозного стенда всего 22 см, возможна напольная установка, которая не требует фундаментных работ.
- Масса стенда всего 360 кг, может быть использован в качестве мобильного тормозного стенда в передвижных пунктах технического контроля.
Диапазон измерений тормозной силы
Диапазон измерений тормозной силы от 0 до 10 кН
Предел относительной погрешности измерений тормозной силы, не более ±3 %
Диапазон измерений силы, прикладываемой к органам управления тормозных систем от 0 до1000 Н
Предел относительной погрешности измерений силы, прикладываемой к органам управления тормозных систем , не более ±5 %
Диапазон измерений массы от 0 до 3000 кг
Предел относительной погрешности измерений массы, не более ±3 %
Мощность, потребляемая стендом, не более 4 кВт
Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84
- напряжение 380+10%-15% В
- частота 50±1 Гц
Время установления рабочего режима, не более 15 мин
Время непрерывной работы стенда, не менее 8 ч
Габаритные размеры опорное роликовое устройство, не более 2320×610×220 мм
Габаритные размеры шкаф управления, не более 550×460×120 мм
Высота наезда 160+10 мм
Масса опорное роликовое устройство, не более 360 кг
Масса шкаф управления, не более 20 кг
Рабочий диапазон температур опорного устройства от -10 до +40 ºC
Средний срок службы, не менее 8 лет
Средняя наработка прибора на отказ, не менее 6000 ч
Среднее время восстановления работоспособного состояния, не более 6,4 ч
