С аппарелями и офисом) СТС-4-СП-24.
Мобильный роликовый стенд тормозной
системы для легковых автомобилей с
нагрузкой на ось до 3500 кг. С эстакадой и офисом.

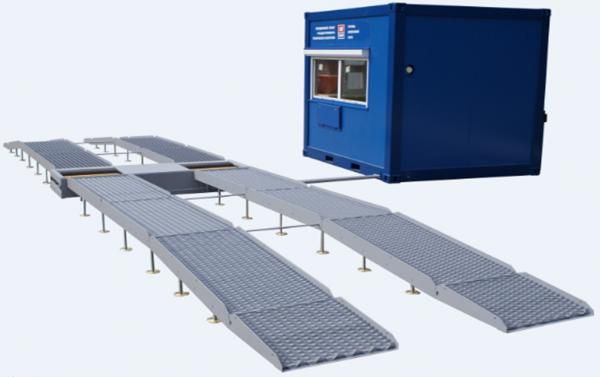

Напольный тормозной силовой стенд СТС-4-СП-24
предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 3,5 тонн.
Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.
Тормозной стенд обладает следующими особенностями:
Модульное построение, возможность наращивания до линии технического контроля.
Стенд тормозной силовой СТС-4-СП-24 представляет собой передвижной комплекс с напольной установкой. Cтенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 9 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля.
Стенд оборудован обогреваемым помещением (офисом) с комплектом офисной мебели, оргтехники и бытовых приборов.
Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
Технические характеристики мобильного тормозного стенда:
1
Максимальная нагрузка на ось, кг
0 -3 500
2
Диапазон измерений тормозной силы (на одном колесе), кН
0 - 10
3
Диапазон измерений силы на органе управления тормозной системы, Н
0 - 1000
4
Начальная скорость торможения, имитируемая на стенде, км/ч
4,4
5
Диаметр колес автомобиля, мм
520 - 790
6
Ширина колеи, мм
800 / 2200
7
Электропитание, В
380
8
Потребляемая мощность электрооборудования, кВт
8
9
Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт
20
10
Габаритные размеры опорного устройства, мм
2332х700х300
11
Диаметр роликов, мм
204
12
Длина роликов, мм
700
13
Масса опорного устройства, кг
450
14
Габаритные размеры коммуникационной стойки, мм
625х665х1130
15
Масса коммуникационной стойки, кг
96
16
Габаритные размеры эстакады, мм
9100х2200х300
17
Масса эстакады, кг
1300
18
Габаритные размеры офиса, мм
3070х2530х2590
19
Масса офиса, кг
1500
Комплект поставки мобильного тормозного стенда:
Наименование
Кол-во (шт)
Офис
1
Шкаф силовой
1
Шкаф распределительный
1
Мобильный кондиционер
1
Радиотелефон
1
Кресло
1
Огнетушитель
1
Аптечка
1
Светильник
1
Устройство опорное
1
Эстакада
1
Датчик усилия на органе управления ТС (педаметр)
1
Комплект дистанционного управления
1
Модуль 4WD
1
Система взвешивания
1
Упоры колесные
2
Мостки переездные
2
Комплект ПО СТС 6.4
1
Комплект эксплуатационных документов
1
Комплект инструмента для поверки
По дополнительному заказу
Комплект ПК
По дополнительному заказу
Основные характеристики
Назначение
Техосмотр / СТО / АПТ
По типу автомобилей
Для легковых
Максимальная нагрузка на ось
3500
Диапазон измерений тормозной силы (на одном колесе), кН
0 - 10
Диапазон измерений силы на органе управления тормозной системы, Н
0 - 1000
Диапазон измерений массы приходящейся на ось, кг
0 - 3500
Диапазон измерений давления сжатого воздуха, МПа (бар)
Не предусмотрено
Диапазон измерений усилия вталкивания сцепного устройства, Н
0 - 3700 нагружатель ТСУ - ОПЦИЯ
Количество скоростей испытаний
1
Начальная скорость торможения, имитируемая на стенде, км/ч
4,4
Диаметр роликов, мм
220
Длина роликов, мм
700
Ширина колеи, мм
800 - 2200
Диапазон диаметра колес автомобиля, мм
520 - 790
Потребляемая мощность не более, кВт
8
Максимальная кратковременная мощность не более, кВт
20
Электропитание, В
380
Габаритные размеры опорного устройства
700 х 2332 х 300* БЕЗ аппарелей
Масса опорного устройства, кг
450
Габаритные размеры силового шкафа
600 х 210 х 1000
Масса силового шкафа, кг
31
Конструктивные и функциональные особенности
Исполнение блока роликов
Моноблок
Тип установки
Напольный
Тип роликов
Стальные с точечной наплавкой
Возвышение задних роликов
Да
Режим 4WD
Да
Режим помощи при выезде
Да (2 режима)
Система самодиагностики
Да
Работа с датчиком давления в пневмосистеме тормозов
Нет
Работа с нагружателем сцепного устройства прицепов
Да
Работа с тестером увода
Нет
Прочее
Полностью соответствует законодательству в сфере техосмотра. Нагрузка на ось при проезде - до 4000 кг. Полноразмерные аппарели. Офис мебелирован.
