Люфт-детектор пневматический ЛД-16000П. Предназначен для проверки крепления амортизатора и опоры, шарнира независимой подвески, подвески двигателя, опорного рычага подвески, рулевой тяги, подшипника ступицы колеса и т.п. грузовых автомобилей с нагрузкой на ось до 16000 кг. ЛД-16000П может различаться способом установки: напольное размещение, на аппарелях и на ферме Применяется на автотранспортных предприятиях, центрах технического контроля и станциях технического обслуживания.
Принцип работы заключается в принудительном перемещении колеса передней подвески автомобиля и визуальном определении соответствующих люфтов.

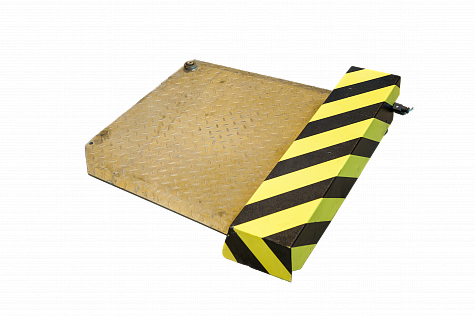

Люфт-детектор ЛД-16000П представляет собой стационарно установленную платформу, блок питания, пульт управления.
Состоит из неподвижной плиты с плоскими антифрикционными прокладками, соединенной осью с подвижной площадкой, и возможностью перемещения при помощи пневмоцилиндра, соединенного с подвижной площадкой и неподвижной плитой посред-ством шарниров.
Технические характеристики
Максимальная нагрузка на площадку кг 8000
Максимальная осевая нагрузка кг 16000
Ход центра площадки:
- влево/вправо, не менее мм 76
- вперед/назад, не менее мм 82
- по диагонали, не менее мм 111
Привод перемещения подвижной площадки пневматический
Управление движением дистанционное
Питание от однофазной сети переменного тока:
- напряжение В 220±10%
- частота Гц 50±1
Сжатый воздух, не грубее 10 кл. ГОСТ 17433-80
Давление МПа 0,7-0,75
Потребляемая мощность, не более кВт 2,2
Размеры подвижной площадки, не более мм 925х700х34
Габаритные размеры платформы, не более мм 1060х1114х311
Масса платформатформы кг 185
