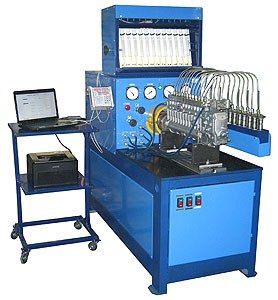

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства с количеством секций до 8 и 12.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
-величина и равномерность подачи топлива секциями (производительность насосных секций);
-частота вращения вала ТНВД в момент начала действия регулятора;
-давление открытия нагнетательных клапанов;
-угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
-угол действительного впрыскивания топлива (при диагностировании);
-характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД всех типов производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены:
-электронной системой управления;
-системой подачи топлива высокого и низкого давления;
-системой термостабилизации;
-встроенной станцией смазки;
-встроенным имитатором системы наддува.
В зависимости от Ваших потребностей, на стенды СДМ-8-02 и СДМ-12-02 устанавливается асинхронный электродвигатель различной мощности 3,7 кВт; 7,5 кВт; 11 кВт; 15 кВт; 18 кВт.
Стенды СДМ-12-02АТ оснащаются автономной системой термостабилизации с холодильной установкой на фреоне.
Стенды СДМ-12-03 оснащаются компьютерной системой управления стендами ТНВД с базой данных СДМ-КС и комплексом настройки ТНВД с электронной системой управления (Евро-3) М-110 и позволяют производить испытания и регулировку ТНВД с электронной системой управления с нормами Евро-3.
|
Тип
|
стационарный
|
|
Количество одновременно испытываемых секций, не более
|
8 / 12
|
|
Диапазон воспроизведения:
|
|
|
частоты вращения приводного вала, мин-1
|
50...3000
|
|
отсчёта числа оборотов, об.
|
1...9999
|
|
отсчёта числа циклов
|
1...9999
|
|
давления топлива насоса стенда, МПа (кгс/см2)
|
0...3 (0...30)
|
|
Давления масла, МПа (кгс/см2)
|
0...0,6 (0...6)
|
|
Давления воздуха, МПа (кгс/см2)
|
-0,1...+0,5 (-1...+5)
|
|
Предел допускаемого отклонения:
|
|
|
Частоты вращения приводного вала
|
|
|
в интервале: от 70 до 800 мин-1, мин-1
|
+/-2
|
|
свыше 800 мин-1, %
|
+/-0,25
|
|
Отсчёта числа циклов
|
+/-0,5
|
|
Диапазон измерения:
|
|
|
Частоты вращения приводного вала, мин-1
|
0...9999
|
|
Объема топлива мерными емкостями, см3
|
|
|
первого ряда
|
6...135
|
|
второго ряда
|
2...40
|
|
Давления топлива насоса стенда, МПа (кгс/см2)
|
0...3 (0...30)
|
|
Давление топлива насоса ТНВД, МПа (кгс/см2)
|
0...0,6 (0...6)
|
|
Давления масла, МПа (кгс/см2)
|
0...0,6 (0...6)
|
|
Давления воздуха, МПа (кгс/см2)
|
-0,1...+0,5 (-1...+5)
|
|
Объём топливного бака, л
|
55
|
|
Питание от сети переменного тока, В
|
380
|
|
Установленная мощность привода, кВт
|
3,7/ 7,5 / 11 / 15 / 18
|
|
Габаритные размеры, мм
|
1700х700х1800
|
|
Масса, не более, кг
|
900
|
|
Срок службы, лет
|
7
|
|
Количество обслуживающего персонала
|
1
|
